A fabricação de materiais de construção em alto volume depende da minimização das taxas de refugo, da maximização do tempo de atividade contínuo e da obtenção de um acabamento superficial impecável logo após a linha de produção. O aumento da produção de portas e janelas de PVC expõe as limitações do equipamento. Os gerentes de fábrica frequentemente enfrentam instabilidade no derretimento, inconsistências dimensionais em altas velocidades e trocas prolongadas de ferramentas que gargalam a produção. Selecionar o equipamento certo exige ir além das reivindicações básicas de rendimento. Você deve avaliar a geometria da extrusora, o fluxo coordenado do processo, a precisão da calibração e a automação do controle. Este guia fornece uma estrutura técnica para avaliar e especificar uma linha de produção. Descrevemos como atender a tolerâncias dimensionais rigorosas, requisitos estéticos e metas de eficiência operacional sem depender de tentativa e erro no chão de fábrica.
A geometria da extrusora determina a estabilidade: As extrusoras de rosca dupla paralelas geralmente oferecem estabilidade de fusão superior e podem aumentar a produção em até 30% para PVC rígido em comparação com alternativas cônicas, impactando diretamente o rendimento de alto volume.
A calibração é o gargalo: O comprimento e a eficiência do vácuo da mesa de calibração determinam a velocidade máxima da linha sem comprometer a integridade estrutural do perfil.
A flexibilidade das ferramentas impulsiona o ROI: uma configuração altamente configurável reduz o tempo de inatividade ao alternar entre molduras de portas padrão, painéis WPC (composto de madeira e plástico) e perfis complexos de portas e janelas de aço plástico.
O acabamento integrado agrega valor: a incorporação do tratamento de superfície em linha (laminação ou estampagem a quente) reduz os custos de processamento secundário e acelera o tempo de colocação no mercado.
O suporte do fornecedor reduz os riscos: A parceria com um fabricante estabelecido de máquinas de extrusão de perfis que oferece rigorosos testes de aceitação de fábrica (FAT) é fundamental para garantir a implantação rápida e minimizar os riscos de adoção.

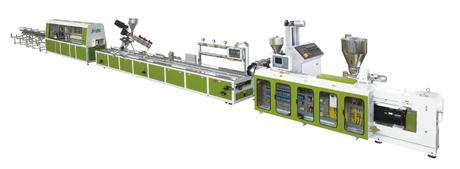

Uma de alto volume máquina extrusora de perfil de porta de PVC opera como um sistema sincronizado. Cada componente, desde o alimentador de material até a serra de corte, deve manter uma coordenação exata. A seleção do componente determina diretamente a velocidade máxima da linha e a qualidade final do perfil.
O motor de acionamento principal alimenta o processo de extrusão. Você deve avaliar a capacidade de torque e a eficiência energética desses motores. Os motores síncronos de ímã permanente (PMSM) oferecem vantagens distintas em relação aos motores CA padrão. Eles fornecem maior torque em RPMs mais baixas e mantêm excelente eficiência energética em diversas condições de carga. A atualização para um inversor PMSM reduz o consumo elétrico e minimiza a geração de calor dentro da carcaça do motor. Isso se traduz em menores despesas operacionais de longo prazo.
Tipo de motor | Eficiência Energética | Torque em baixa rotação | Requisitos de manutenção |
|---|---|---|---|
Motor CA padrão | Moderado (75-85%) | Mais baixo | Alto (desgaste da escova e do rolamento) |
PMSM (Ímã Permanente) | Alto (90-95%) | Máximo | Baixo (menos peças móveis) |
A geometria da extrusora determina a eficácia com que a máquina derrete e mistura a formulação de PVC. As execuções contínuas de alto volume exigem designs de parafusos específicos para evitar a degradação do material.
Recurso | Extrusora Cônica de Parafuso Duplo | Extrusora de parafuso duplo paralelo |
|---|---|---|
Capacidade de saída | Moderado (Ideal para tiragens pequenas e médias) | Alto (otimizado para produção em larga escala) |
Estabilidade de fusão | Bom em velocidades mais baixas | Superior em altas velocidades |
Taxa de cisalhamento | Maior cisalhamento, plastificação mais rápida | Menor cisalhamento, evita a degradação do PVC |
Foco na aplicação | Perfis padrão, matrizes de alta pressão | Painéis de porta de grande volume, perfis largos |
A relação comprimento/diâmetro (L/D) influencia fortemente a qualidade da plastificação. As formulações de PVC rígido requerem controle preciso da pressão de fusão. Uma relação L/D ideal garante que o material passe tempo suficiente no barril para derreter uniformemente sem queimar. O processamento de formulações com alto teor de cálcio ou WPC apresenta graves riscos de abrasão. Você deve especificar barris bimetálicos e parafusos com tratamento especial. Os revestimentos de carboneto de tungstênio protegem as roscas do desgaste rápido, garantindo uma produção consistente durante milhares de horas de operação.
A matriz de extrusão molda o plástico fundido no perfil final. O design do canal de fluxo dentro da matriz determina a viabilidade do produto. Canais mal projetados causam estagnação do material, causando queima de PVC e perfis arruinados. A geometria interna deve promover um fluxo suave e equilibrado em toda a seção transversal. Uma máquina de perfil de PVC personalizada acomoda matrizes complexas com múltiplas cavidades. Essas matrizes permitem extrudar estruturas complexas de painéis de portas e molduras de múltiplas câmaras simultaneamente. A usinagem precisa das bordas da matriz garante espessura de parede uniforme, o que evita empenamento durante a fase de resfriamento.
As tabelas de calibração congelam o perfil fundido em suas dimensões finais. O comprimento da mesa e a eficiência das bombas de vácuo determinam a velocidade máxima da linha. Linhas de alto volume normalmente exigem tabelas de calibração que variam de 6 a 11 metros. Perfis de portas pesadas precisam de um tempo de resfriamento prolongado para evitar que o calor interno amoleça as paredes externas após sair da mesa. Bombas de vácuo de alta capacidade puxam o perfil contra os blocos de dimensionamento para manter tolerâncias rigorosas. Os sistemas de resfriamento de água em circuito fechado proporcionam rápida dissipação de calor. Eles circulam água gelada pelos blocos de calibração, extraindo calor de forma eficiente e ao mesmo tempo conservando os recursos hídricos.
Os operadores devem seguir procedimentos rigorosos ao configurar a fase de calibração:
Alinhe perfeitamente a saída da matriz com o primeiro bloco de calibração seco para evitar rasgos do perfil.
Defina a pressão de vácuo inicial alta o suficiente para estabilizar as paredes externas sem causar arrasto.
Ajuste as válvulas de fluxo de água para evitar a têmpera rápida, que induz tensão interna.
Monitore as dimensões do perfil continuamente durante os primeiros 10 minutos de inicialização para levar em conta a expansão térmica.
A unidade de transporte puxa o perfil através da mesa de calibração. As unidades de transporte Caterpillar proporcionam força de tração consistente. Eles usam almofadas de borracha que não deixam marcas para segurar o perfil com segurança sem causar deformação. A velocidade de extração deve sincronizar perfeitamente com a saída da extrusora. As unidades de corte de precisão acompanham o transporte. Você pode escolher entre serras planetárias para perfis grandes e de paredes espessas ou guilhotinas para seções menores. As serras devem apresentar sistemas robustos de extração de poeira para manter um ambiente de trabalho limpo. O rastreamento sincronizado por PLC garante que a cortadora corresponda à velocidade da linha, proporcionando comprimentos de corte exatos sem diminuir a produção.
A integração de tratamentos de superfície posteriores elimina a necessidade de processamento off-line. Você pode adicionar hot stamping, laminação ou unidades de impressão em linha diretamente após o transporte. Essas unidades aplicam folhas de madeira ou acabamentos estéticos personalizados enquanto o perfil ainda está em movimento. A laminação em linha depende do controle preciso da tensão e da aplicação de calor direcionada para unir a folha ao substrato de PVC. Essa integração reduz os custos de processamento secundário, minimiza o manuseio de materiais e acelera o tempo de colocação no mercado.
A capacidade de produção vai além dos números listados em uma folha de especificações. Você deve avaliar como o equipamento lida com condições de fabricação do mundo real, variações de materiais e operação contínua em alta velocidade.
Os fabricantes costumam anunciar a produção máxima teórica em quilogramas por hora. Você deve diferenciar esse número teórico do rendimento utilizável real. A extrusão de alta velocidade gera sucata durante a inicialização, desligamento e flutuações de velocidade. Avalie as reivindicações do fabricante sobre aumentos de produção em relação à realidade de sua área de produção. Uma máquina que produz 500 kg/h, mas gera 15% de refugo, rende menos produto utilizável do que uma máquina estável operando a 450 kg/h com apenas 2% de refugo. Concentre-se em equipamentos que atinjam rapidamente a operação em estado estacionário e mantenham tolerâncias rígidas durante pequenas mudanças de tensão ou temperatura.
A produção de alto volume geralmente requer a execução de múltiplas formulações de materiais. Avalie a capacidade da máquina de processar várias misturas secas. As formulações determinam fortemente a configuração da máquina. Uma mistura padrão de PVC rígido pode usar 10-15 phr (partes por cem resina) de carbonato de cálcio. Formulações com alto teor de carga aumentam esse valor para 40 phr ou mais, alterando drasticamente a reologia do fundido. A extrusora deve gerar cisalhamento suficiente para derreter o PVC sem queimar os estabilizadores. Modificadores de impacto como CPE (Polietileno Clorado) requerem controle preciso de temperatura para dispersar uniformemente. Se a temperatura de fusão cair muito, os modificadores de impacto não serão ativados, resultando em molduras de portas quebradiças que racham durante a instalação.
Os recursos de coextrusão são obrigatórios para a produção de perfis de portas e janelas de aço plástico . Essas configurações usam múltiplas extrusoras alimentando uma única matriz. Eles permitem extrudar uma camada externa de ASA ou PMMA resistente às intempéries sobre um núcleo de PVC altamente preenchido ou integrar reforços de aço diretamente na estrutura do perfil.
Empurrar uma extrusora para a sua velocidade máxima muitas vezes desestabiliza o fundido. Você deve manter temperatura e pressão de fusão consistentes para evitar defeitos superficiais. Os requisitos técnicos para estabilidade em alta velocidade incluem geometrias de parafuso avançadas, zonas precisas de aquecimento do cilindro e transdutores de pressão de fusão responsivos. Esses componentes trabalham juntos para fornecer um fundido homogêneo à matriz, garantindo uma superfície lisa e livre de defeitos, mesmo em velocidades máximas de linha.
Quando ocorrem defeitos, os operadores devem diagnosticar a causa raiz imediatamente:
Superfície de pele de tubarão: indica fratura por fusão. Reduza a velocidade de transporte ou aumente a temperatura da borda da matriz em 2 a 5 graus Celsius.
Amarelecimento ou descoloração: aponta para degradação do material. Verifique os ventiladores de resfriamento do barril e a dosagem do estabilizador na mistura seca.
Surto Dimensional: Causado por alimentação inconsistente ou desgaste do parafuso. Inspecione a unidade de dosagem e monitore a amperagem do motor principal quanto a flutuações.
A escolha de uma extrusora de perfil para portas e janelas requer a análise da eficiência operacional, capacidades de automação e demandas de manutenção. Esses fatores determinam a viabilidade a longo prazo da sua linha de produção.
O consumo de energia influencia fortemente as margens de produção. Analise o consumo específico de energia da máquina, medido em quilowatts-hora por quilograma de material processado (kWh/kg). Avaliar a eficiência dos sistemas de aquecimento e resfriamento do barril. Aquecedores de banda cerâmica com tampas isoladas reduzem a perda de calor. Os inversores de frequência variável nas bombas de vácuo reduzem o consumo de energia quando a capacidade total de vácuo não é necessária. Sistemas eficientes de água em circuito fechado reduzem o consumo de água e a energia necessária para o resfriamento.
A extrusão moderna depende de automação avançada. Sistemas PLC avançados gerenciam toda a linha. Eles fornecem gerenciamento de receitas, permitindo que os operadores carreguem perfis de temperatura específicos e configurações de velocidade para diferentes produtos instantaneamente. O controle automatizado de temperatura usa algoritmos PID para evitar superaquecimento nas zonas do barril. O diagnóstico de falhas em tempo real identifica problemas imediatamente, reduzindo o tempo de solução de problemas. O fluxo sincronizado do processo garante que as velocidades de fusão, moldagem e transporte permaneçam perfeitamente coordenadas. Isso evita problemas de tensão da linha que causam estiramento ou emperramento do perfil. A integração de sistemas de medição dimensional em linha, como scanners a laser ou ópticos, automatiza a garantia de qualidade, alertando os operadores no momento em que um perfil sai da tolerância.
A execução de vários SKUs em uma única linha de extrusão de moldura de porta de PVC requer trocas frequentes de ferramentas. Avalie a disponibilidade de sistemas de troca rápida de matrizes. Esses sistemas utilizam placas de montagem padronizadas e grampos de liberação rápida para reduzir o tempo de troca física. As configurações de calibração modular permitem que os operadores troquem os blocos de dimensionamento rapidamente. Calcule o impacto financeiro dos tempos de mudança. Reduzir uma troca de ferramentas de quatro para duas horas adiciona efetivamente centenas de quilogramas de capacidade de produção à sua programação semanal.
A implantação de uma nova linha de extrusão envolve desafios logísticos e operacionais significativos. Preparar suas instalações e sua força de trabalho minimiza os riscos de adoção e acelera o caminho para a produção total.
Linhas de extrusão de alto volume requerem espaço físico substancial. Uma linha de parafuso duplo padrão 65/132 requer uma área mínima de 30 metros por 4 metros. A fundação deve suportar cargas estáticas superiores a 8.000 quilogramas na base da extrusora. Extrusoras de parafuso duplo pesadas requerem pisos de concreto armado para evitar a transferência de vibrações. A abertura de valas para linhas de água e energia mantém o chão da fábrica livre de riscos de tropeços. Os sistemas de água gelada devem fornecer água a 10-15 graus Celsius com uma vazão de pelo menos 15 metros cúbicos por hora. As linhas de ar comprimido precisam de uma pressão constante de 0,6 a 0,8 MPa para operar serras de corte pneumáticas e mesas empilhadoras de maneira confiável. Certifique-se de que sua instalação tenha a infraestrutura de energia de alta tensão necessária para suportar a carga total conectada da máquina.
Linhas de extrusão de alta tecnologia exigem operadores qualificados. Aborde a realidade de que os sistemas automatizados introduzem uma curva de aprendizado. Os operadores devem compreender as novas telas IHM, sistemas de gerenciamento de receitas e protocolos complexos de solução de problemas. A transição de máquinas manuais para linhas totalmente automatizadas expõe lacunas de competências. Invista em programas de treinamento abrangentes. Os operadores precisam saber como interpretar alarmes de pressão de fusão, ajustar as configurações de vácuo para corrigir a deformação do perfil e realizar trocas seguras de ferramentas.
As rotinas diárias de manutenção evitam falhas catastróficas. Os operadores devem executar as seguintes verificações antes de iniciar um turno:
Inspecione os filtros da bomba de vácuo e limpe qualquer acúmulo de poeira de PVC.
Verifique o fluxo de água através de todos os blocos de calibração para evitar funcionamento a seco.
Verifique o nível de óleo da caixa de engrenagens e monitore assinaturas de vibração incomuns.
Calibre a pressão da lagarta de transporte para evitar esmagamento de perfis de paredes finas.
Quebras de equipamentos interrompem a produção. Identifique os riscos de componentes proprietários. Máquinas construídas com componentes eletrônicos ou caixas de engrenagens personalizadas e de fonte única deixam você vulnerável a longos períodos de inatividade se o fabricante enfrentar problemas na cadeia de suprimentos. Enfatize a importância das máquinas construídas com peças padronizadas e de origem global. Rolamentos, contatores, VFDs e módulos PLC padronizados garantem o alinhamento com os padrões internacionais de fabricação. Você pode adquirir essas peças localmente, evitando semanas de inatividade aguardando remessas para o exterior.
Seu relacionamento com o fornecedor do equipamento vai muito além da compra inicial. A verificação do fabricante garante que você receba equipamentos confiáveis e suporte técnico competente.
Verifique a experiência específica do fabricante em aplicações de PVC rígido, WPC e perfis de portas. Os construtores de máquinas para plásticos em geral muitas vezes não possuem o conhecimento necessário para a extrusão de perfis complexos. Um fabricante dedicado de máquinas extrusoras de perfis entende o comportamento reológico específico do PVC altamente preenchido. Eles sabem como projetar matrizes que equilibram o fluxo para caixilhos de janelas com múltiplas câmaras e painéis de portas pesados. Solicite estudos de caso ou sites de referência que demonstrem seu sucesso na produção de materiais de construção em grande volume.
Nunca aceite uma máquina sem um rigoroso Teste de Aceitação de Fábrica. Definir critérios não negociáveis para um FAT bem-sucedido. O fabricante deve operar a máquina extrusora de perfil de PVC usando sua formulação de material específica e suas ferramentas exatas. Eles devem atingir as velocidades de produção garantidas e manter as tolerâncias dimensionais por um período contínuo, normalmente de 4 a 8 horas. Isso comprova a capacidade da máquina antes de sair das instalações. Ele permite identificar e resolver bugs de software, problemas de aquecimento ou desequilíbrios na matriz antes do envio.
Avalie a infraestrutura de suporte pós-instalação do fornecedor. Revise seus acordos de nível de serviço (SLAs) em relação aos tempos de resposta para problemas técnicos. Os recursos de diagnóstico remoto permitem que os engenheiros do fabricante façam login em seu PLC com segurança e solucionem instantaneamente falhas de software ou sensores. Garanta a disponibilidade de técnicos de serviço de campo localizados. Se ocorrer uma falha mecânica, você precisará de um técnico no local rapidamente para minimizar as perdas de produção.
Inicie consultas técnicas com fornecedores selecionados para discutir seus desenhos de perfis específicos e formulações de materiais.
Solicite dados detalhados de consumo de energia (kWh/kg) de produção real para calcular despesas de serviços públicos de longo prazo.
Elabore requisitos rigorosos de FAT que exigem a execução exata de sua mistura seca nas velocidades desejadas antes de aprovar o envio.
Avalie a infraestrutura de água e energia de resfriamento de sua instalação para garantir que ela possa suportar a nova linha de extrusão.
R: A capacidade de produção normalmente varia de 300 kg/h a mais de 800 kg/h. O rendimento exato depende muito do peso do perfil, da formulação específica do material e do tamanho da extrusora de rosca dupla. Painéis de portas mais pesados permitem maior rendimento em comparação com caixilhos de janelas de paredes finas.
R: Extrusoras de rosca dupla paralelas proporcionam menor cisalhamento e tempos de permanência mais longos. Isso os torna ideais para execuções de alto volume e alta velocidade com plastificação estável. As extrusoras cônicas geram cisalhamento e pressão mais altos rapidamente, o que se adapta a execuções de produção mais baixas e perfis menores e altamente complexos.
R: A produção de alto volume de molduras de portas normalmente requer mesas de calibração entre 6 e 11 metros de comprimento. Perfis de paredes espessas retêm calor interno significativo. Eles precisam de dimensionamento estendido a vácuo e resfriamento a água para garantir a estabilidade dimensional e evitar empenamentos pós-extrusão.
R: Sim, uma única máquina pode produzir ambos alterando a matriz de extrusão e as ferramentas de calibração. Você deve garantir que a capacidade de produção da extrusora e as dimensões de fixação da unidade de transporte sejam dimensionadas adequadamente para lidar com painéis de portas grandes e caixilhos de janelas menores.
R: Sim, unidades de laminação em linha e estampagem a quente podem ser instaladas diretamente após o transporte. Isso requer espaço adicional, geralmente de 2 a 4 metros. Elimina a necessidade de processamento secundário off-line, reduzindo significativamente os custos de mão de obra e de manuseio.
R: A prevenção de defeitos superficiais requer controle preciso de temperatura em todas as zonas do cilindro, um canal de fluxo de matriz polido e velocidades de transporte coordenadas. A manutenção de uma pressão de fusão consistente e a utilização de calibração a vácuo de alta eficiência também evitam oscilações dimensionais e de pele de tubarão em altas velocidades.
R: Uma linha completa normalmente requer uma carga total conectada entre 150 kW e 400 kW, dependendo do tamanho da extrusora e do equipamento a jusante. O consumo de energia operacional é geralmente de 60% a 70% da carga conectada durante a produção em estado estacionário.
