A aquisição de equipamento de extrusão representa uma despesa de capital de alto risco. Desalinhamentos técnicos durante este processo levam a perdas agravadas. Você enfrenta desperdício de material, tempo de inatividade excessivo e peças rejeitadas. O processamento de polímeros sensíveis à temperatura, como o PVC, apresenta desafios inerentes. Você deve equilibrar demandas de alto rendimento com tolerâncias dimensionais rigorosas. Os requisitos de acabamento superficial também exigem controle preciso. O PVC degrada-se rapidamente sob calor excessivo ou cisalhamento. Isso torna a seleção do equipamento crítica para a estabilidade da produção a longo prazo.
A mitigação destes riscos de produção requer uma avaliação técnica rigorosa. Você deve analisar a linha de extrusão componente por componente. As especificações básicas de saída não contam toda a história. Você precisa avaliar o manuseio de materiais e os sistemas de controle térmico a montante. Os recursos de calibração e integração downstream são igualmente importantes. Uma bem projetada máquina extrusora de perfil de PVC aborda essas variáveis diretamente. Fornece a infraestrutura mecânica e digital necessária para manter a produção em estado estacionário.
A arquitetura do parafuso determina a compatibilidade do material: O processamento de misturas secas de PVC requer configurações específicas de parafuso duplo para gerenciar a sensibilidade ao cisalhamento e evitar a degradação do material.
O equipamento downstream é de missão crítica: a extrusora apenas derrete e empurra o plástico; a estabilidade dimensional final depende inteiramente da precisão dos sistemas de calibração e resfriamento de vácuo.
Controles de circuito fechado evitam desvios: Sistemas PLC avançados com regulação de velocidade sincronizada e controles de temperatura multizona não são negociáveis para minimizar as taxas de refugo.
A verificação do fornecedor vai além da venda: Um fabricante confiável de máquinas de extrusão de perfis deve fornecer testes de aceitação de fábrica (FAT) verificáveis, treinamento robusto do operador e peças de reposição acessíveis.
Os requisitos do produto final determinam as especificações da sua máquina. Você não pode forçar uma extrusora genérica a produzir perfis arquitetônicos de alta tolerância. As propriedades físicas do seu produto final determinam as características mecânicas necessárias. Você deve definir esses parâmetros antes de avaliar o equipamento. O não alinhamento das capacidades da máquina com os requisitos do produto garante gargalos de produção e taxas de refugo inaceitáveis.
Os perfis estruturais exigem o cumprimento estrito das tolerâncias dimensionais. Os limites de desvio aceitáveis geralmente ficam dentro de +/- 0,1 milímetros. A vibração da máquina impacta diretamente essas métricas. A pressão de fusão inconsistente causa variações na espessura da parede. A estrutura rígida da máquina absorve as vibrações operacionais. Caixas de engrenagens de alta qualidade mantêm a rotação constante da rosca. Esses elementos evitam marcas de trepidação e garantem uma distribuição uniforme do material. A espessura consistente da parede evita falhas estruturais na aplicação final.
O acabamento superficial depende muito da homogeneidade do fundido. O design da matriz também desempenha um papel importante. Um polímero fundido bem misturado produz uma superfície lisa e brilhante. A má mistura leva a manchas opacas e linhas de fluxo. Propriedades mecânicas como resistência ao impacto dependem de fusão adequada. A extrusora deve aplicar a quantidade correta de energia de cisalhamento. Muito pouco cisalhamento deixa partículas não derretidas. Muito cisalhamento degrada as cadeias poliméricas. Ambos os cenários comprometem a resistência ao impacto do perfil de PVC.
Diferentes formulações de PVC requerem configurações de máquinas distintas. O processamento de UPVC rígido exige caixas de engrenagens de alto torque e resfriamento intensivo do cilindro para evitar queimaduras. O PVC flexível depende de um controle especializado de tensão de transporte para evitar estiramento. Formulações altamente preenchidas apresentam desafios únicos. O alto teor de carbonato de cálcio aumenta o desgaste abrasivo. Isto requer metalurgia especializada para os parafusos e cilindros. Você deve combinar o projeto da máquina com seu composto específico.
A preparação do material determina a estabilidade da extrusão. O polímero deve ser uniforme antes de entrar na extrusora. Densidade aparente inconsistente causa aumento. Surging leva a variações dimensionais no perfil final. O equipamento upstream lida com mistura, dosagem e alimentação. Esses sistemas são a primeira linha de defesa contra defeitos de qualidade. Você não pode consertar a má preparação do material posteriormente.
A resina de PVC requer aquecimento por fricção em alta velocidade. Este processo abre as partículas de PVC, permitindo-lhes absorver aditivos, plastificantes e estabilizantes. O misturador quente consegue isso através de intenso cisalhamento mecânico. O resfriamento subsequente com água é obrigatório. O misturador frio baixa rapidamente a temperatura para evitar fusão e aglomeração prematuras. O resultado é uma mistura seca uniforme e de fluxo livre que alimenta consistentemente o funil da extrusora.
Carregue a resina de PVC e os estabilizadores no misturador quente.
Aplique fricção em alta velocidade até que o lote atinja 120°C a 130°C.
Descarregue o composto quente no misturador de resfriamento.
Circule água gelada pela camisa do misturador de resfriamento até que o lote caia abaixo de 40°C.
Descarregue a mistura seca estabilizada em um silo de armazenamento para descansar.
Os sistemas de alimentação automatizados evitam a formação de pontes de material. Os alimentadores por perda de peso medem a massa exata do material que entra na máquina. Eles ajustam a velocidade da rosca de alimentação em tempo real. Isso garante uma densidade aparente consistente do composto. A alimentação constante mantém a pressão de fusão constante dentro do barril. Os alimentadores volumétricos não podem levar em conta variações de densidade. Os sistemas gravimétricos fornecem a precisão necessária para extrusão de perfis com tolerâncias restritas.
Os componentes mecânicos primários conduzem o processo de extrusão. A extrusora derrete, mistura e bombeia o polímero. A arquitetura desses componentes determina a eficiência do processamento. Você deve avaliar o projeto do parafuso, a metalurgia e os sistemas de acionamento. Esses elementos definem a vida útil operacional do equipamento. Eles também determinam o rendimento máximo alcançável sem comprometer a qualidade.
Os parafusos duplos cônicos criam alta pressão rapidamente. Eles apresentam um comprimento de cano mais curto. Isto os torna adequados para perfis e tubos grandes. Eles lidam com demandas de alto rendimento com eficiência. No entanto, uma extrusora de perfil de rosca dupla paralela oferece vantagens diferentes. Os parafusos paralelos proporcionam excelentes capacidades de ventilação. Eles proporcionam cisalhamento suave e consistente ao longo de um cano mais longo. Isso os torna ideais para perfis de janela de alto rendimento. Extrusoras de parafuso único geralmente são inadequadas para pó de PVC. Eles carecem de deslocamento positivo e geram atrito excessivo.
Recurso | Parafuso Duplo Cônico | Parafuso Duplo Paralelo |
|---|---|---|
Comprimento do cano (relação L/D) | Mais curto (normalmente 22:1 a 24:1) | Mais longo (normalmente 28:1 a 32:1) |
Geração de pressão de fusão | Alto e rápido | Gradual e consistente |
Perfil de cisalhamento | Agressivo, bom para paredes pesadas | Suave, ideal para formulações sensíveis |
Eficiência de ventilação | Moderado | Excelente, remove a umidade de forma eficaz |
O processamento de PVC libera gás cloro corrosivo. Enchimentos abrasivos como carbonato de cálcio causam desgaste severo. Os componentes de aço padrão degradam-se rapidamente sob estas condições. Você deve especificar revestimentos bimetálicos ou aço nitretado. As ligas de carboneto de tungstênio oferecem excelente resistência ao desgaste. Estas metalurgias avançadas prolongam a vida útil da unidade de plastificação. Eles mantêm a folga crítica entre as hélices do parafuso e a parede do cano. Essa folga é vital para a eficiência do bombeamento.
Matrizes de perfil complexo geram contrapressão significativa. O sistema de acionamento deve superar esta resistência. Você precisa de caixas de câmbio de alto torque e baixa rotação. Os rolamentos axiais integrados absorvem a carga axial dos parafusos. Um rolamento axial com defeito destruirá a caixa de engrenagens. Os motores CA com inversores de frequência variável (VFD) oferecem controle de velocidade preciso. Um sistema de acionamento robusto garante que a extrusora de perfil de PVC funcione suavemente sob cargas pesadas.
As ferramentas moldam o polímero fundido antes da calibração. O projeto da matriz requer engenharia complexa. Os canais de fluxo internos devem distribuir o fundido uniformemente. O fluxo irregular causa empenamento e tensão interna. A matriz deve equilibrar a velocidade do polímero em toda a seção transversal do perfil. O design deficiente da matriz leva a problemas contínuos de processamento posterior.
A geometria da matriz deve levar em conta o comportamento do fluxo do PVC. Os fundidos de polímero exibem propriedades viscoelásticas. Eles incham ao sair dos lábios. Este fenômeno é conhecido como die swell. Os engenheiros de ferramentas devem calcular essa expansão. Eles cortaram a matriz um pouco menor que o formato final desejado. A geometria exata depende da formulação específica do PVC. Mudanças no composto exigem ajustes na matriz.
As matrizes com múltiplas cavidades oferecem maior rendimento. Produzem dois ou mais perfis simultaneamente. Isso maximiza a produção de uma extrusora grande. No entanto, eles complicam o controle do processo. Equilibrar o fluxo entre múltiplas cavidades é difícil. As matrizes de cavidade única facilitam o controle do processo. Eles são ideais para perfis complexos e com paredes pesadas. Você deve pesar o volume de produção em relação à complexidade operacional.
A coextrusão adiciona uma camada secundária ao perfil. Isso geralmente envolve a aplicação de uma camada resistente às intempéries de ASA ou PMMA. Esta camada protege um núcleo de PVC reciclado. O processo requer uma extrusora secundária. As matrizes devem fundir suavemente as duas correntes de fusão. As temperaturas e viscosidades dos dois polímeros devem ser compatíveis. A coextrusão reduz os custos de material e melhora o desempenho exterior.
Os componentes posteriores determinam diretamente a qualidade do produto. A extrusora apenas empurra o plástico derretido. O sistema de calibração congela as dimensões. Uma alta qualidade linha de extrusão de perfis personalizados de depende muito da precisão posterior. O resfriamento inadequado ou a tração errática arruinarão um fundido perfeitamente extrudado. Você deve avaliar estas unidades com o mesmo rigor que a extrusora.
As tabelas de calibração usam vácuo para manter o formato do perfil. A calibração a seco utiliza blocos de vácuo. A calibração úmida mergulha o perfil em água. Bombas independentes de vácuo e água são essenciais. Eles evitam flutuações de pressão. As mangas de dimensionamento congelam as dimensões externas do perfil. O vácuo puxa o polímero macio contra as mangas metálicas resfriadas. Este processo requer controle preciso para evitar marcas de arrasto na superfície.
Os tanques de resfriamento removem o calor residual. É necessário um fluxo de água turbulento. Ele quebra a camada limite térmica ao redor do perfil. Isso remove o calor mais rapidamente do que o fluxo laminar. Zonas com temperatura controlada evitam choque térmico. O comprimento adequado do tanque garante que o núcleo do perfil esfrie completamente. O resfriamento insuficiente causa encolhimento pós-extrusão. O perfil irá deformar depois de sair da máquina.
A unidade de transporte puxa o perfil através da linha. Os transportes Caterpillar proporcionam tração consistente. Eles devem apresentar controle de velocidade sincronizado e acionado por servo. A tração errática estica ou comprime o perfil macio. Isso destrói as tolerâncias dimensionais. As plataformas de transporte devem corresponder ao formato do perfil. Isto evita o esmagamento de teias internas delicadas. A tensão constante é crítica para uma produção estável.
Os sistemas de corte devem corresponder à espessura do perfil. As serras planetárias funcionam bem para perfis grossos e rígidos. Eles fornecem um corte limpo e quadrado. Os cortadores de guilhotina são adequados para perfis mais finos ou flexíveis. Eles eliminam a geração de poeira. Mesas inclináveis automatizadas controlam os comprimentos acabados. Eles colocam suavemente os perfis em racks de empilhamento. Isso evita danos à superfície acabada.
Software e sensores mantêm a produção em estado estacionário. Os ajustes manuais não conseguem acompanhar as velocidades de extrusão modernas. Os sistemas de controle de precisão monitoram dezenas de variáveis simultaneamente. Eles fazem microajustes para manter o equilíbrio. Um sistema PLC robusto reduz a dependência da intuição do operador. Padroniza o processo de produção.
Os controladores PID gerenciam o delicado equilíbrio térmico. Eles controlam o aquecimento e o resfriamento do barril. Bandas aquecedoras de cerâmica fornecem o calor. Sopradores de ar ou sistemas de circulação de óleo fornecem resfriamento. O algoritmo PID evita ultrapassagens de temperatura. O PVC degrada-se rapidamente se a temperatura aumentar. O controle de circuito fechado mantém a temperatura de fusão dentro de uma tolerância estrita de um grau.
A tensão da linha deve permanecer constante. O PLC central vincula as velocidades do inversor. Ele sincroniza a velocidade da rosca da extrusora, o alimentador de dosagem e a velocidade de transporte. Se a extrusora acelerar, o transporte acelera proporcionalmente. Isso evita que o perfil ceda ou quebre. A sincronização é vital durante a inicialização da máquina e mudanças de velocidade.
O monitoramento em tempo real permite manutenção preditiva. Os sensores rastreiam a pressão de fusão, a temperatura de fusão e a carga do motor. O registro de dados registra esses parâmetros ao longo do tempo. Você pode auditar a qualidade revisando os dados históricos. Picos na carga do motor indicam desgaste do rolamento ou material frio. Quedas na pressão de fusão sugerem problemas de alimentação. Esses dados permitem corrigir problemas antes que eles causem tempo de inatividade.
As capacidades específicas da máquina resolvem desafios de produção frequentes. Compreender como o hardware corrige defeitos melhora sua estratégia de compras. Você pode especificar recursos que solucionem seus problemas mais comuns. Essa abordagem proativa reduz as taxas de refugo e melhora a eficácia geral do equipamento.
Tipo de defeito | Causa raiz | Solução de recursos de máquina |
|---|---|---|
Degradação Térmica (Amarelecimento) | Resfriamento de parafuso inadequado ou controladores PID com falha. | Sistemas internos de resfriamento de óleo de parafuso; relés de estado sólido para controle preciso do aquecedor. |
Deformação Dimensional | Resfriamento irregular ou pistas de transporte desalinhadas. | Tanques de água turbulenta multizona; transporte de lagarta servo-acionado. |
Linhas de matriz de superfície | Desgaste abrasivo nas bordas da matriz ou partículas não derretidas. | Revestimentos de matrizes de carboneto de tungstênio; geometria de cisalhamento de parafuso duplo otimizada. |
Colapso interno da web | Pressão de vácuo excessiva ou baixa resistência de fusão. | Bombas de vácuo independentes de frequência variável para controle delicado da câmara. |
Surging (variação de espessura) | Densidade aparente do material inconsistente entrando no barril. | Sistemas de dosagem gravimétrica por perda de peso. |
A degradação térmica aparece como listras amareladas ou marrons. Isso ocorre quando o PVC superaquece. O resfriamento inadequado do núcleo do parafuso geralmente causa esse problema. Os pontos mortos no desenho da matriz também prendem o material, causando sua queima. A falha dos controladores de temperatura permite picos de calor. A atualização para o resfriamento interno do óleo por parafuso mitiga esse risco. Controladores PID precisos evitam fuga térmica.
O empenamento pós-extrusão destrói os perfis estruturais. O resfriamento desigual nos tanques de água induz tensões internas. O perfil dobra à medida que essas tensões são liberadas. Transportes de lagartas desalinhados também causam empenamento. Eles puxam o perfil em ângulo. Garantir um fluxo de água turbulento e uniforme evita o estresse térmico. O alinhamento a laser das esteiras de transporte garante tração reta.
As linhas da matriz e o baixo brilho degradam a aparência do produto. A homogeneidade inadequada do fundido deixa partículas não derretidas que marcam a superfície. O desgaste abrasivo nas bordas da matriz causa linhas de arrasto contínuas. A pressão de dimensionamento de vácuo incorreta puxa o material com muita força contra o calibrador. Otimizar o design do parafuso melhora a mistura. Os revestimentos endurecidos da matriz resistem ao desgaste e mantêm uma superfície polida.

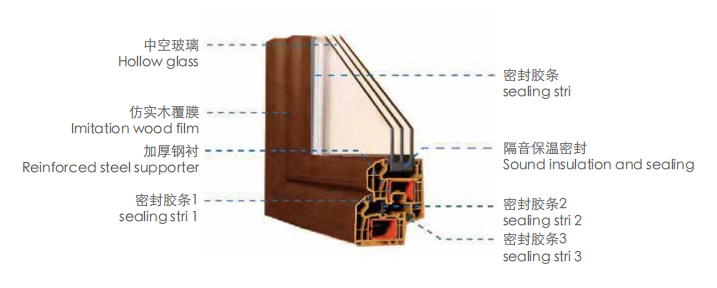

A indústria de fenestração exige capacidades específicas da máquina. Os perfis das janelas são altamente complexos. Eles exigem tolerâncias rígidas para proteção contra calafetagem e inserção de hardware. Uma extrusora padrão não pode atender a esses requisitos. Você deve especificar uma máquina de perfil UPVC dedicada projetada para aplicativos arquitetônicos.
Os perfis de janela apresentam designs multicâmaras. Estas teias internas proporcionam rigidez estrutural e isolamento térmico. As matrizes e unidades de calibração devem lidar com essas estruturas delicadas. O vácuo excessivo causará o colapso das paredes internas. O resfriamento insuficiente permitirá que eles cedam. A tabela de calibração requer controle de vácuo independente para diferentes seções do perfil.
Os perfis das janelas suportam forte exposição aos raios UV. A formulação inclui altos níveis de dióxido de titânio e estabilizadores UV. A máquina de perfilar janelas UPVC deve processar essas misturas sem degradar os aditivos. O desenho do parafuso deve fornecer cisalhamento suficiente para dispersar uniformemente o dióxido de titânio. A má dispersão leva à escamação e descoloração no campo.
As modernas linhas de produção integram operações secundárias. Unidades de perfuração automatizadas criam furos de drenagem. As estações de roteamento preparam slots de hardware. A inserção da faixa de calafetagem em linha economiza trabalho manual. A integração dessas etapas diretamente na linha de extrusão aumenta a eficiência. O PLC central deve sincronizar estas máquinas auxiliares com a velocidade de transporte principal.
Avaliar a credibilidade do fornecedor garante suporte de longo prazo. Você está comprando um relacionamento, não apenas metal. O fabricante deve compreender seus objetivos específicos de produção. Eles devem fornecer conhecimentos de engenharia e serviço pós-venda confiável. Uma má escolha do fornecedor leva a ativos ociosos e hardware sem suporte.
Avalie a capacidade do fornecedor de projetar soluções personalizadas. Um fabricante respeitável de máquinas extrusoras de perfis adapta a linha ao layout de sua fábrica. Eles ajustam a altura da máquina, o posicionamento do painel de controle e o comprimento do tanque de resfriamento. Eles devem demonstrar experiência com seu portfólio específico de produtos. Solicite estudos de caso detalhando instalações personalizadas semelhantes.
Nunca aceite remessa sem um FAT rigoroso. Este teste ocorre nas instalações do fabricante. Você deve usar sua formulação de PVC real e suas próprias matrizes. A máquina deve funcionar à velocidade contratada durante um período sustentado. Os perfis finais devem atender às suas tolerâncias dimensionais. O FAT comprova que a máquina funciona antes de sair da fábrica.
As linhas de extrusão requerem manutenção contínua. Os Acordos de Nível de Serviço (SLAs) definem o tempo de resposta do fornecedor. O estoque local de peças de reposição evita tempos de inatividade prolongados. Os recursos de diagnóstico remoto permitem que os engenheiros solucionem falhas do PLC pela Internet. Verifique a infraestrutura de suporte do fornecedor antes de assinar o pedido de compra.
A instalação e o comissionamento apresentam riscos significativos. Mesmo a melhor máquina falha se as instalações não estiverem preparadas. Você deve gerenciar a infraestrutura e os elementos humanos. O planejamento proativo atenua atrasos na inicialização. Ele garante uma transição suave desde a instalação até a produção total.
A extrusão requer suporte massivo de utilitários. Os sistemas de água gelada devem suportar a carga térmica dos tanques de resfriamento. O ar comprimido deve estar limpo e seco para operar cortadores pneumáticos. A alimentação trifásica estável é crítica. Flutuações de tensão desarmarão os VFDs e paralisarão a extrusora. Você deve atualizar a infraestrutura de sua instalação antes da chegada da máquina.
A extrusão de PVC depende muito da intuição do operador. Os operadores devem compreender o comportamento do polímero e a dinâmica térmica. Uma nova máquina requer treinamento abrangente. Confie em programas de treinamento ministrados por fornecedores durante o comissionamento. Os operadores precisam de experiência prática com as novas telas IHM e tabelas de calibração. Um operador qualificado evita sucata e protege o equipamento.
Espere ajustes iterativos durante a fase de inicialização. Sua mistura seca de PVC existente pode não funcionar perfeitamente em parafusos novos. A nova máquina possui um perfil de cisalhamento diferente. Você precisará ajustar o pacote de lubrificante ou os níveis do estabilizador. Trabalhe em estreita colaboração com seu fornecedor de material e o fornecedor da máquina para definir a formulação.
Compile seus desenhos de perfil específicos, requisitos de rendimento e formulações de materiais antes de entrar em contato com fornecedores.
Audite a infraestrutura de serviços públicos de sua instalação para garantir água gelada, ar comprimido e energia elétrica estável adequados.
Exija um abrangente Teste de Aceitação de Fábrica (FAT) usando suas próprias matrizes e resina antes de autorizar o envio da máquina.
Invista pesadamente no treinamento de operadores ministrado pelo fornecedor para preencher a lacuna de habilidades e reduzir as taxas de sucata inicial.
R: Os parafusos duplos paralelos proporcionam cisalhamento consistente e suave ao longo de um cano mais longo. Isso evita a degradação térmica de formulações sensíveis de UPVC, ao mesmo tempo que mantém o alto rendimento necessário para a produção de perfis de janelas com múltiplas cavidades.
A: A calibração a vácuo puxa o polímero macio contra as mangas de dimensionamento de metal resfriado. Isto congela as dimensões externas instantaneamente, evitando que o perfil encolha ou deforme à medida que esfria no tanque de água.
R: Listras amarelas indicam degradação térmica. Isso normalmente é causado por resfriamento inadequado do núcleo do parafuso, pontos mortos no projeto da matriz ou falhas nos controladores de temperatura PID, permitindo picos de calor.
R: Os alimentadores gravimétricos medem a massa exata do material que entra na extrusora. Isto compensa as variações na densidade aparente, garantindo uma pressão de fusão constante e evitando flutuações dimensionais no perfil final.
R: Embora seja possível, não é o ideal. O UPVC rígido requer caixas de engrenagens de alto torque e resfriamento intensivo. O PVC flexível requer controle especializado de tensão de transporte. Alternar entre eles requer ajustes mecânicos e de ferramentas significativos.
R: O processamento de PVC libera gases corrosivos e enchimentos como carbonato de cálcio são altamente abrasivos. Revestimentos bimetálicos, como carboneto de tungstênio, protegem o cilindro e os parafusos do desgaste rápido, prolongando a vida útil da máquina.
R: As linhas da matriz são causadas por desgaste abrasivo nas bordas da matriz ou partículas de polímero não derretidas marcando a superfície. Você deve polir ou recobrir as bordas da matriz e ajustar a temperatura da rosca para garantir a completa homogeneidade do fundido.
