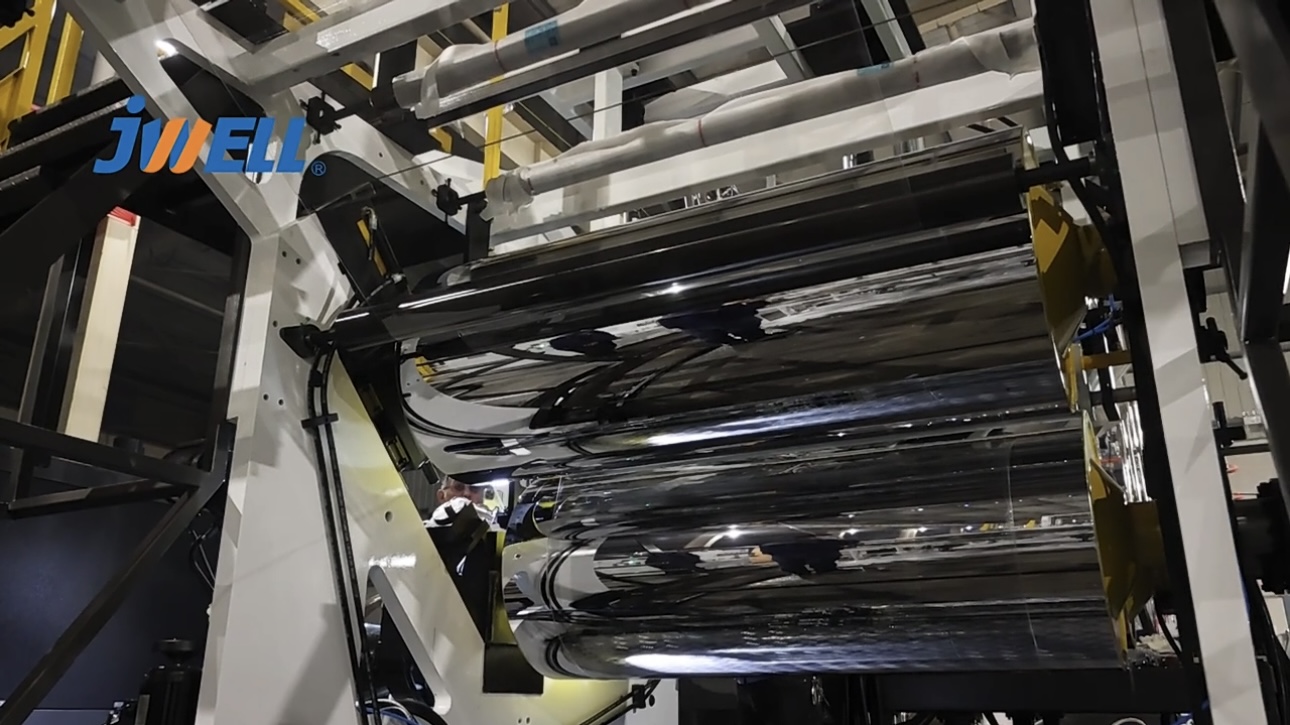

O dimensionamento incorreto do equipamento acarreta custos operacionais ocultos que prejudicam silenciosamente a lucratividade. Quando uma linha de extrusão é dimensionada incorretamente, as instalações enfrentam desperdício constante de energia, grave degradação do polímero e gargalos na produção. Os operadores muitas vezes lutam para manter temperaturas de fusão estáveis, levando a altas taxas de refugo e qualidade inconsistente do produto. O desafio reside em equilibrar as metas de produção atuais com a escalabilidade futura. A especificação de equipamentos com base apenas na produção teórica máxima muitas vezes leva à sobrecapitalização ou à instabilidade do processo. Uma máquina projetada para funcionar a 1.000 kg/h terá um desempenho ruim se sua necessidade diária ficar em torno de 300 kg/h. O tempo de residência do fundido aumenta, causando degradação térmica, enquanto baixas RPMs não conseguem gerar o cisalhamento necessário para uma mistura adequada. Resolver isso requer uma abordagem sistemática que priorize a engenharia. Ao avaliar os requisitos de rendimento, a reologia do material e as restrições mecânicas, os engenheiros podem especificar as dimensões exatas do equipamento necessárias para uma produção estável.
Antes de dimensionar uma máquina, é necessário validar a arquitetura do processo. A extrusão de parafuso único é excelente no transporte, fusão, bombeamento e modelagem de materiais preparados. Baseia-se no fluxo de arrasto, onde o atrito entre o polímero e a parede do cilindro impulsiona o material para frente. A extrusão de parafuso duplo tem uma finalidade diferente. Ele lida com composições de alto cisalhamento, mistura dispersiva intensiva e reações químicas devido às suas características de deslocamento positivo. Os sistemas de parafuso único são exclusivamente sensíveis ao comportamento de transporte de sólidos e à geração de pressão de fusão. Se os coeficientes de atrito estiverem errados, o material não será alimentado adequadamente. O processo de dimensionamento deve levar em conta essas dinâmicas de fricção para garantir uma saída estável na matriz.
Ao avaliar os requisitos básicos, os engenheiros devem observar o arrasto de fricção específico do polímero contra a parede do cilindro em comparação com a raiz do parafuso. Se o material escorregar no cilindro ou grudar na rosca, o transporte para frente será interrompido. É por isso que o dimensionamento adequado da extrusora de parafuso único não se trata apenas de volume; trata-se de combinar a área de superfície e a profundidade do canal com as propriedades de fricção específicas da resina.
É fundamental estabelecer protocolos para calcular taxas de produção máximas, mínimas e nominais. A produção é normalmente medida em kg/hora ou lbs/hora. Você deve definir a janela operacional exata para evitar que a máquina funcione em seus limites extremos. Gráficos genéricos de produção volumétrica muitas vezes enganam os engenheiros. Você deve levar em consideração a densidade aparente e a gravidade específica do polímero alvo. Uma máquina que bombeia 500 kg/h de polietileno de alta densidade não bombeará 500 kg/h de material reciclado de baixa densidade aparente na mesma rotação.
Para definir com precisão a janela operacional, siga estas etapas:
O superdimensionamento de uma extrusora apresenta graves riscos ao processo. Operar em baixas RPMs causa baixa homogeneidade do fundido porque o parafuso não consegue gerar cisalhamento adequado. Os polímeros sofrem degradação devido aos longos tempos de residência no barril aquecido. Além disso, máquinas de grandes dimensões desperdiçam espaço e consomem mais energia por quilograma processado. As bandas de aquecimento devem trabalhar mais para manter a temperatura do fundido porque a energia de cisalhamento mecânico é insuficiente.
O subdimensionamento força a extrusora a funcionar em RPM máxima para atingir as metas de produção. Isto leva a um aquecimento de cisalhamento excessivo, fazendo com que a temperatura do fundido suba além dos limites aceitáveis. Altas RPMs também aceleram o desgaste prematuro do parafuso e criam uma pressão de fusão instável na matriz, resultando em variações dimensionais no produto final. Quando uma máquina funciona constantemente a 100% da capacidade, qualquer ligeira variação na densidade aparente ou na temperatura ambiente causará a desestabilização de toda a linha.
A seleção adequada do diâmetro da rosca da extrusora determina a capacidade de bombeamento da linha de base. Os padrões da indústria categorizam os diâmetros com base em nichos de aplicação. A correlação matemática entre o diâmetro do parafuso, o volume do canal e a saída não é linear. A saída é dimensionada teoricamente entre o quadrado e o cubo do diâmetro. Dobrar o diâmetro do parafuso aumenta a capacidade de produção significativamente mais que o dobro, desde que o motor e os sistemas de aquecimento possam suportar a carga.
| Categoria | Faixa de diâmetro | Aplicações típicas | Faixa de produção esperada (poliolefinas) |
|---|---|---|---|
| Micro/Laboratório | 12mm – 30mm | P&D de materiais, microtubos médicos, execuções de amostras. | 1 - 20 kg/h |
| Produção Padrão | 45mm – 90mm | Filme soprado, chapa, perfis padrão, pequenos tubos. | 50 - 450 kg/h |
| Produção de alto volume | 120mm – 150mm+ | Extrusão de tubos pesados, pelotização em grande escala. | 800 - 2.000+ kg/h |
A relação L/D determina quanto tempo o material permanece dentro do cano. As proporções padrão incluem 24:1 para ventilação básica e modelagem por fusão. Uma proporção de 30:1 proporciona maior rendimento e fusão mais homogênea para poliolefinas padrão. Proporções estendidas de 33:1 a 40:1 lidam com desgaseificação complexa ou mistura de barreira intensiva. Uma relação L/D mais longa aumenta a capacidade de fusão e o tempo de aquecimento condutivo. Melhora a qualidade da mistura e a estabilidade da pressão de fusão na matriz. No entanto, o comprimento excessivo aumenta os requisitos de torque e arrisca a degradação térmica dos polímeros sensíveis ao calor.
Ao processar materiais com alto teor de umidade que requerem ventilação atmosférica ou a vácuo, geralmente é necessário um L/D mínimo de 33:1. Isto proporciona comprimento axial suficiente para fundir o polímero, descomprimi-lo na zona de ventilação para extrair voláteis e recompactá-lo antes da matriz. Razões L/D mais curtas simplesmente não têm espaço físico para acomodar essas múltiplas zonas funcionais de forma eficaz.
A geometria do parafuso deve corresponder às mudanças de fase do polímero, de sólido para fundido. A profundidade e o comprimento da seção de alimentação otimizam o transporte de sólidos com base no formato da alimentação. Voos mais profundos acomodam materiais de baixa densidade aparente. As taxas de compressão normalmente variam de 1,5:1 a 4:1. Essa proporção corresponde à transição volumétrica do polímero da densidade aparente para a densidade fundida, forçando o ar a sair pela garganta de alimentação. A profundidade de medição controla a taxa de cisalhamento, a eficiência do bombeamento e a estabilidade da pressão na cabeça da matriz. Zonas de medição rasas aumentam o cisalhamento e a pressão. O passo padrão geralmente é igual ao diâmetro. Desvios deste padrão podem melhorar o transporte de sólidos de alta eficiência para resinas específicas.
O planejamento preciso da capacidade da extrusora de parafuso único requer um conhecimento profundo de como essas zonas interagem. Se a zona de alimentação for muito agressiva, mas a zona de medição for muito rasa, a rosca gerará uma pressão interna enorme, levando a surtos e potencial falha mecânica. A geometria deve fornecer um fluxo equilibrado da tremonha para a matriz.
O cálculo do consumo específico de energia depende muito do tipo de polímero. Os polímeros cristalinos requerem mais energia para derreter do que os polímeros amorfos. Você deve calcular o SEC com base na taxa de transferência desejada para dimensionar o motor corretamente. A correspondência de sistemas de acionamento envolve a seleção de motores CA ou motores de torque de ímã permanente e o emparelhamento deles com relações de transmissão apropriadas. O sistema de acionamento deve fornecer torque suficiente para girar o diâmetro do parafuso selecionado sob a carga operacional esperada, sem travamento ou superaquecimento.
Por exemplo, o processamento de HDPE de fusão fracionada requer significativamente mais torque em RPMs mais baixas em comparação com o processamento de PP de alto fluxo. O fator de serviço da caixa de engrenagens deve ser selecionado com base nessas demandas contínuas de torque. Um fator de serviço de 1,5 ou superior é padrão para extrusão de serviço pesado para garantir que as engrenagens e os rolamentos sobrevivam às cargas axiais contínuas geradas pelo parafuso.
A reologia do material determina o projeto da máquina. Os materiais fundidos fracionados possuem alta viscosidade. Eles exigem caixas de engrenagens robustas e roscas mais profundas para evitar aquecimento excessivo por cisalhamento. Materiais com alto índice de fluidez fluem facilmente e requerem diferentes profundidades de medição para manter a pressão. A sensibilidade ao cisalhamento afeta diretamente o RPM máximo permitido. Materiais sensíveis ao calor requerem baixas RPMs, resfriamento especializado e designs de parafusos de baixo cisalhamento. Poliolefinas robustas podem suportar RPMs mais altas e profundidades de voo mais profundas sem se degradarem.
Compreender o comportamento de afinamento do polímero específico não é negociável. À medida que a velocidade da rosca aumenta, a viscosidade aparente da maioria dos polímeros diminui. No entanto, isso gera calor de fricção interno. Se a extrusora for muito pequena e funcionar muito rápido, o calor de cisalhamento excederá a capacidade de resfriamento dos sopradores de barril, levando a temperaturas de fusão incontroláveis e à degradação das propriedades físicas do produto final.
Os fatores de forma da matéria-prima alteram a eficiência da alimentação volumétrica. Pellets virgens se alimentam de maneira previsível. A moagem, os pós e os flocos acumulam-se na tremonha e são mal transportados devido às diferentes densidades aparentes. Materiais de baixa densidade aparente requerem seções de alimentação mais profundas para obter volume suficiente. Os engenheiros geralmente especificam alimentadores forçados ou gargantas de alimentação ranhuradas para forçar materiais leves nos canais do parafuso. Essas modificações alteram fundamentalmente o planejamento da capacidade e exigem uma avaliação cuidadosa do torque.
Ao lidar com material reciclado pós-consumo, a densidade aparente pode variar muito de lote para lote. Uma garganta de alimentação de furo liso padrão pode ter dificuldades para manter um fator de enchimento consistente na rosca. A implementação de uma seção de alimentação ranhurada aumenta exponencialmente a capacidade de transporte de sólidos, mas também requer uma caixa de engrenagens e um motor significativamente mais fortes para lidar com a imensa pressão gerada nos primeiros diâmetros do cilindro.
Geometrias padrão e prontas para uso são suficientes para aplicações altamente previsíveis. Se você processar resinas comuns em perfis padrão dentro de faixas estreitas de produtividade, uma rosca de uso geral geralmente funciona adequadamente. O equipamento padrão reduz as despesas de capital iniciais e encurta os prazos de entrega. Essas máquinas são construídas com geometrias conservadoras projetadas para processar razoavelmente bem uma ampla variedade de materiais, embora não otimizem a produção ou a qualidade para nenhuma resina específica.
Aplicações especializadas exigem engenharia personalizada. Um fornecedor confiável de parafusos e cilindros personalizados adapta os voos de barreira e as seções de mistura à sua formulação específica. Os misturadores Maddock, Pineapple ou Saxton melhoram a mistura dispersiva e distributiva para materiais altamente carregados ou masterbatches de cores. A seleção da metalurgia é igualmente crítica. Formulações abrasivas ou corrosivas contendo fibras de vidro, retardadores de chama ou PVC destroem rapidamente o aço padrão. Fornecedores personalizados fornecem barris bimetálicos, revestimentos nitretados e revestimentos de carboneto de tungstênio ou Colmonoy para prolongar a vida útil do equipamento e manter a estabilidade do processo.
Investir antecipadamente em metalurgia personalizada evita desgaste catastrófico no futuro. Ao processar náilon com 30% de fibra de vidro, um barril nitretado padrão pode perder sua tolerância dimensional dentro de seis meses. Um cilindro bimetálico revestido com uma liga de carboneto de tungstênio manterá seu diâmetro interno por anos, garantindo eficiência de bombeamento consistente e evitando o refluxo de material sobre as hélices do parafuso.
Uma extrusora é apenas uma parte do sistema. Você deve garantir que o cabeçote de matriz, a bomba de fusão, o trocador de tela, o dimensionamento de calibração de resfriamento e os extratores possam lidar com a produção máxima da extrusora. Se o equipamento a jusante não conseguir acompanhar, a extrusora deverá ser desacelerada, anulando o valor dos cálculos de dimensionamento. O banho de resfriamento deve ter comprimento e fluxo de água suficientes para remover o calor do extrusado na velocidade máxima da linha. O extrator deve ter tração suficiente para manter uma tensão consistente sem deformar o produto.
Altos rendimentos geram enorme calor de cisalhamento. Dimensionar corretamente os aquecedores de barril e os sistemas de resfriamento é vital. Os engenheiros devem especificar sopradores ou camisas de água adequados para remover o excesso de calor. A falha no gerenciamento das cargas térmicas resulta na degradação do polímero e na pressão instável da matriz. Para operações de alta velocidade, o resfriamento do líquido na garganta de alimentação é obrigatório para evitar fusão prematura e formação de pontes na tremonha.
A seleção de um fabricante de extrusora de parafuso único requer uma avaliação rigorosa. Exija recursos de testes de aceitação de fábrica e garantias firmes de processo. Os melhores fabricantes utilizam recursos de modelagem reológica, como simulação de fluxo 3D FEM, para provar seus projetos de parafusos antes de cortar aço. O envolvimento na engenharia de linha de extrusão pronta para uso oferece uma redução significativa de riscos. Ele fornece responsabilidade centralizada pelo desempenho geral do sistema, garantindo integração perfeita desde o depósito de material até a embalagem no final da linha.
O dimensionamento da extrusora continua sendo um equilíbrio complexo entre termodinâmica, mecânica dos fluidos e engenharia mecânica. Requer um alinhamento preciso entre o comportamento do material e a geometria da máquina para alcançar uma produção lucrativa. Priorize fabricantes e parceiros de engenharia que utilizam simulação e modelagem específicas de polímeros. Evite fornecedores que dependem exclusivamente de tabelas de dimensionamento genéricas, pois estas raramente respondem a desafios reológicos específicos.
R: Os diâmetros de parafuso mais amplamente utilizados para produção padrão variam de 45 mm a 90 mm. Esses tamanhos atendem com eficiência aplicações comuns como chapas, filmes soprados e extrusão de perfis padrão. Diâmetros maiores de até 150 mm são reservados para tubos de alto volume ou operações de pelotização.
R: A capacidade de saída é calculada avaliando o diâmetro do parafuso, a profundidade do canal na zona de medição, a rotação do parafuso e a densidade de fusão do polímero. Cálculos precisos devem levar em consideração a gravidade específica e a densidade aparente do material, em vez de depender de gráficos volumétricos genéricos.
A: A relação comprimento-diâmetro (L/D) compara o comprimento voado do parafuso com seu diâmetro externo. Uma proporção de 30:1 significa que o parafuso é 30 vezes maior que seu diâmetro. Razões mais altas proporcionam tempos de residência mais longos para fusão e mistura.
R: Materiais de baixa densidade aparente, como flocos ou pós, ocupam mais volume por quilograma. Eles exigem seções de alimentação mais profundas ou alimentadores forçados para garantir que material suficiente entre na rosca. Não levar em conta a densidade aparente resulta em grave subalimentação e redução da produção.
R: Escolha um design de parafuso personalizado ao processar materiais altamente preenchidos, polímeros sensíveis ao calor ou resinas de engenharia especializadas. Seções de mistura personalizadas e passagens de barreira garantem a homogeneidade adequada do fundido e evitam a degradação que os parafusos padrão não conseguem controlar.
R: Uma extrusora superdimensionada deve funcionar em RPMs muito baixas para atingir baixos rendimentos desejados. Isto provoca má mistura, tempos de residência prolongados e degradação térmica do polímero. Também desperdiça energia e investimento de capital.
