À medida que os processos de composição, extrusão reativa e polímeros de alto desempenho se tornam mais complexos, uma compreensão superficial das máquinas de extrusão não é mais suficiente para as equipes de compras e engenharia. Especificar a configuração errada da extrusora – seja devido a taxas de cisalhamento incorretas, zonas térmicas inadequadas ou geometrias de parafuso incompatíveis – resulta na degradação do material, rendimento inconsistente e desgaste acelerado do equipamento. Você não pode se dar ao luxo de adivinhar ao configurar esses sistemas. Um profundo conhecimento técnico da mecânica interna, incluindo transporte mecânico, fricção e controle térmico, é o primeiro passo obrigatório antes de avaliar fornecedores ou comissionar uma solução personalizada de extrusão de parafuso duplo . Devemos observar a física exata que acontece dentro do barril para tomar decisões informadas sobre o equipamento.
A configuração de parafuso duplo cria cavidades fechadas ou semifechadas que forçam o material para frente. Esta geometria permite condições de transporte com deslocamento positivo. Da garganta de alimentação até o cilindro, o deslocamento positivo evita a estagnação do material, um problema comum em sistemas de parafuso único, onde o material pode aderir ao parafuso e girar sem avançar. O perfil da extrusora de parafuso duplo supera a dependência de atrito e arrasto dos sistemas de parafuso único, garantindo uma saída consistente sob alta pressão. Ao processar compostos altamente carregados ou polímeros de baixo atrito, esta ação de bombeamento positiva é o que mantém a linha funcionando sem oscilações.
Os engenheiros confiam neste mecanismo para manter um controle rígido sobre a distribuição do tempo de residência. Como o material é empurrado de uma câmara em forma de C para a próxima, você obtém um perfil de fluxo do tipo “primeiro a entrar, primeiro a sair”. Isto é altamente benéfico para processos de extrusão reativos onde os tempos de reação devem ser estritamente controlados para evitar reticulação excessiva ou degradação.
Os parafusos modulares modernos montam segmentos individuais em eixos estriados. Esses segmentos incluem elementos de transporte, amassamento, mistura e reversão. Esse design modular permite que os engenheiros configurem um sistema adaptado para perfis específicos de sensibilidade ao cisalhamento e fusão. Elementos especializados, como elementos de mistura distributivos, blocos de amassamento neutros e anéis de restrição, desempenham funções distintas dentro do processo. Você pode trocar um bloco de amassamento de alto cisalhamento por um elemento de mistura de engrenagem distributivo se sua formulação mudar de um plástico de engenharia resistente para um elastômero sensível ao cisalhamento.
O próprio eixo estriado foi projetado para suportar cargas de torque massivas. Eixos de alto torque geralmente usam um design estriado evolvente para distribuir a força rotacional uniformemente através do diâmetro interno dos elementos do parafuso. Isto evita a torção do eixo ou a quebra do elemento durante o processamento de fundidos de alta viscosidade em baixas temperaturas.
A extrusão equilibra o cisalhamento mecânico e o controle térmico externo. A rotação do parafuso e os blocos de amassamento geram atrito, enquanto os aquecedores e resfriadores de barril gerenciam as temperaturas externas. Elementos de parafuso específicos, como blocos de amassamento e elementos reversos, são configurados para controlar a quantidade exata de energia de cisalhamento transmitida ao material. Circuitos independentes de resfriamento e aquecimento ao longo do cilindro evitam a dissipação viscosa descontrolada por meio de zoneamento térmico preciso. Se você operar uma linha de composição de alta velocidade, o cisalhamento mecânico geralmente gera mais calor do que o processo exige, tornando o sistema de resfriamento do barril o principal mecanismo de controle de temperatura.
Usamos canais de resfriamento de água ou óleo perfurados perto da parede interna do barril para extrair rapidamente esse excesso de calor. O equilíbrio entre a rotação da rosca, a agressividade dos blocos de amassamento e a eficiência do sistema de resfriamento determina a temperatura final do fundido. Fazer isso errado leva à degradação do polímero, liberação de gases e propriedades mecânicas ruins no produto final.
A interação cinemática apresenta o movimento de um parafuso limpando a raiz do outro com uma folga próxima. Esta ação de autolimpeza evita o acúmulo de material nas paredes do cano. Garante distribuição uniforme do tempo de residência e minimiza a degradação térmica de polímeros sensíveis ao calor. Ao processar materiais que tendem a reticular ou queimar se ficarem estagnados, essa renovação contínua da superfície é o que evita o entupimento da extrusora.
A folga entre os parafusos é normalmente projetada em frações de milímetro. Essa tolerância restrita requer usinagem de precisão e rolamentos axiais robustos para evitar que os parafusos se desviem e colidam uns com os outros sob alta pressão. O perfil autolimpante também auxilia nas trocas de cores, pois os parafusos se limpam de forma eficaz, reduzindo a quantidade de composto de purga necessária entre as execuções.

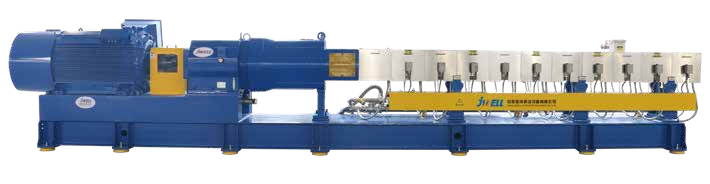

Os sistemas de parafuso duplo paralelo co-rotativos utilizam mecânica de alta velocidade e alto cisalhamento, ideal para composição, dispersão de enchimento, formação de ligas e extrusão reativa. O material é transferido em um padrão de oito entre os parafusos, maximizando a renovação da área superficial. Essa mistura agressiva é o que você precisa para quebrar aglomerados em masterbatches de cores ou dispersar fibras de vidro em uma matriz de náilon. Os recursos de alta rotação permitem rendimentos massivos em máquinas relativamente pequenas.
Um parafuso duplo paralelo contra-rotativo depende de mecânica de baixo cisalhamento e alta pressão, onde o material é transportado em câmaras fechadas em forma de C. Isso o torna adequado para extrusão de perfis, extrusão de tubos e processamento de materiais termicamente sensíveis, como formulações de PVC rígido. A ação contra-rotativa atua como uma bomba de engrenagem de deslocamento positivo, criando imensa pressão na matriz sem gerar calor de cisalhamento excessivo. É por isso que você os vê dominando os setores de tubos pesados e extrusão de chapas largas.
Uma extrusora de rosca dupla cônica apresenta um design de rosca cônica, com diâmetro maior na extremidade de alimentação e diâmetro menor na extremidade de descarga. A grande capacidade de volume na zona de alimentação permite o processamento de materiais de baixa densidade aparente e misturas secas. O pequeno diâmetro na zona de descarga reduz a velocidade linear e o calor de cisalhamento, permitindo o aumento gradual de alta pressão. Esta configuração é o padrão preferido para perfis de PVC de alto rendimento e fabricação de tubos.
A geometria dos parafusos cônicos comprime naturalmente o material à medida que ele avança. Isso elimina a necessidade de taxas de compressão agressivas no projeto do parafuso, protegendo ainda mais os polímeros sensíveis ao cisalhamento. Os enormes rolamentos axiais necessários para lidar com a contrapressão estão alojados na seção traseira mais larga da caixa de câmbio, proporcionando excelente estabilidade mecânica e longa vida operacional.
Os parafusos entrelaçados oferecem folga estreita e alta capacidade de autolimpeza. Projetos sem entrelaçamento proporcionam mistura altamente distributiva e de baixo cisalhamento. É essencial combinar esses designs com viscosidades específicas de materiais e requisitos de mistura, diferenciando entre polímeros altamente preenchidos e misturas de elastômeros de baixa viscosidade. Extrusoras sem entrelaçamento são frequentemente usadas em aplicações de desvolatilização onde é necessária uma grande área superficial do fundido exposta ao vácuo sem transmitir alto cisalhamento.
Em uma configuração entrelaçada, as passagens de um parafuso penetram nos canais do outro. Isto cria regiões de alto cisalhamento no ápice onde os parafusos se encontram. Em uma configuração sem engrenamento, os parafusos são posicionados mais afastados, permitindo que o material flua livremente entre os dois eixos. Isto resulta em uma ação de mistura muito mais suave, adequada para misturar materiais altamente viscosos com aditivos de baixa viscosidade sem causar separação de fases.
| Aplicação | recomendada Tipo de extrusora | Principal benefício operacional |
|---|---|---|
| Composição e Masterbatch | Sistemas paralelos co-rotativos | Alto cisalhamento, excelente mistura dispersiva, rápida renovação superficial. |
| Extrusão de perfil termicamente sensível (PVC) | Sistemas paralelos cônicos ou contra-rotativos | Baixa geração de calor de cisalhamento, alta pressão de deslocamento positivo. |
| Devolatilização e remoção de solventes | Sistemas paralelos multiventilados e de alto L/D | Exposição de grande área de superfície fundida, múltiplas zonas de vácuo. |
| Extrusão Alimentar e Farmacêutica | Sistemas co-rotativos de nível sanitário | Capacidade de limpeza automática, controle preciso de temperatura. |
A introdução de material sólido na extrusora requer uma mecânica precisa na interface da garganta de alimentação e da rosca. Os designs da camisa de resfriamento da garganta de alimentação evitam o derretimento prematuro e a formação de pontes. Se a garganta de alimentação ficar muito quente, os pellets de polímero derreterão e grudam nas paredes, bloqueando o fluxo de material e privando a extrusora. Passamos água gelada pela fundição da garganta de alimentação para manter um limite de temperatura nítido.
Os alimentadores gravimétricos (perda de peso) são frequentemente necessários em vez dos alimentadores volumétricos para manter proporções precisas de formulação no processamento contínuo. Os alimentadores volumétricos assumem uma densidade aparente constante, o que raramente é verdade para pós moídos ou altamente carregados. Os alimentadores gravimétricos pesam constantemente o material que está sendo alimentado e ajustam a velocidade do sem-fim para manter uma taxa de fluxo de massa rigorosa, garantindo que seu composto final atenda às especificações exatas.
O leito sólido é quebrado através de uma combinação de calor condutivo do barril e cisalhamento mecânico dos blocos de amassamento. A configuração do perfil do parafuso nesta zona determina a velocidade e a homogeneidade do polímero fundido. Normalmente usamos uma série de elementos de transporte dianteiro para aumentar a pressão, seguidos por uma seção de bloco de amassamento restritiva que força os pellets sólidos a esfregarem uns contra os outros e contra a parede do barril.
Este calor friccional é o que realmente derrete o polímero em uma configuração de parafuso duplo de alta velocidade. Os aquecedores de barril existem principalmente para elevar a temperatura da máquina antes da partida e para manter o ponto de ajuste se o cisalhamento mecânico não for suficiente. Projetar esta zona requer equilibrar a necessidade de fusão rápida com o risco de superaquecimento localizado.
As zonas de ventilação atmosférica e a vácuo utilizam elementos de transporte dianteiro especializados para reduzir a pressão e criar uma película fina de material. Eles removem umidade, ar preso, monômeros residuais e subprodutos voláteis antes da matriz para evitar defeitos estruturais no produto final. Se você não extrair esses gases, eles se expandirão à medida que o fundido sai da matriz, causando formação de espuma, defeitos superficiais e uma queda maciça na resistência mecânica.
A zona de medição final estabiliza a pressão para superar a resistência da matriz. A extrusora faz interface com sistemas de filtragem de fusão (trocadores de tela) e vários cabeçotes de matriz (corte, subaquático, folha, perfil) para obter a geometria do produto final. Os elementos de parafuso nesta zona são projetados para minimizar o cisalhamento e, ao mesmo tempo, maximizar a eficiência do bombeamento. Queremos um fluxo constante e sem pulsação de material fundido entrando na matriz.
Trocadores de tela são instalados entre a extrusora e a matriz para filtrar partículas não derretidas, polímero degradado e contaminantes estranhos. A queda de pressão no conjunto de telas deve ser monitorada cuidadosamente. À medida que as telas ficam obstruídas, a contrapressão aumenta, o que pode deslocar o perfil de fusão ainda mais para dentro da extrusora e alterar toda a dinâmica do processo.
Calcule e especifique a relação L/D com base na complexidade da tarefa de composição. A fusão padrão, ventilação e extrusão de perfil normalmente requerem 24:1 a 36:1 L/D. Composição avançada, alimentação multiponto, injeção de líquido e desvolatilização profunda exigem 40:1 a 48:1+ L/D. Barris mais longos oferecem melhor mistura e múltiplas operações, mas apresentam risco de degradação e requisitos de alto torque.
Você não pode simplesmente comprar o barril mais longo disponível e esperar bons resultados. Um barril muito longo para uma tarefa simples de composição sujeitará o polímero a um histórico de calor desnecessário, degradando suas propriedades físicas. Por outro lado, um barril muito curto não proporcionará tempo de residência suficiente para mistura dispersiva ou desvolatilização adequada. Você deve mapear cada operação da unidade (alimentação, fusão, mistura, ventilação, bombeamento) e atribuir o L/D necessário para cada seção.
O desgaste abrasivo e corrosivo nos elementos do cilindro e do parafuso requer uma seleção cuidadosa do material. Avalie materiais de base como aços nitretados, aços para ferramentas e aços PM (metalurgia do pó). Considere revestimentos e revestimentos, como revestimentos bimetálicos, cromagem e revestimentos de deposição física de vapor (PVD). Barris segmentados com mangas de desgaste substituíveis oferecem modularidade em relação aos barris sólidos. Ao processar náilon com 30% de vidro, os barris nitretados padrão se desgastarão em meses. Você precisa de elementos de aço para ferramentas PM e revestimentos bimetálicos para sobreviver a esse nível de abrasão.
A seleção de um fornecedor confiável de rosca dupla e cilindro garante que você obtenha a metalurgia certa para sua formulação específica. O desgaste corrosivo de fluoropolímeros ou retardadores de chama halogenados requer ligas com alto teor de níquel, como Hastelloy ou Inconel. O custo inicial destes materiais premium é compensado pela enorme redução no tempo de inatividade e nas peças de reposição.
A expansão de extrusoras científicas em escala de laboratório para a produção total requer a aplicação de princípios rígidos de engenharia. Certifique-se de que a configuração escolhida se traduz efetivamente em rendimentos mais elevados, mantendo a integridade do material. Você não pode simplesmente aumentar o RPM e esperar a mesma temperatura de fusão. A proporção entre área de superfície e volume muda drasticamente à medida que você passa de uma extrusora de laboratório de 20 mm para uma máquina de produção de 75 mm.
A transferência de calor torna-se muito menos eficiente em máquinas maiores. O cisalhamento mecânico gerado pelos parafusos de maior diâmetro dominará o perfil térmico. Você deve ajustar a geometria do parafuso, especificamente a agressividade dos blocos de amassamento, para compensar essa mudança na termodinâmica. A parceria com um fabricante experiente de extrusoras de rosca dupla é fundamental durante esta fase de expansão para evitar falhas dispendiosas na produção.
R: Ele fornece deslocamento positivo, evitando a estagnação do material e oferece recursos superiores de mistura, controle de cisalhamento e autolimpeza. Isso permite o processamento de formulações complexas, compostos altamente preenchidos e extrusões reativas que falhariam em uma configuração de rosca única.
R: É ideal para materiais termicamente sensíveis como o PVC. A grande zona de alimentação lida com pós de baixa densidade, enquanto o design cônico reduz o calor de cisalhamento na extremidade de descarga, permitindo a extrusão do perfil em alta pressão sem degradar o polímero.
R: A relação comprimento/diâmetro indica o comprimento do cano em relação ao seu diâmetro interno. Ele determina o tempo de residência disponível e o número de operações unitárias (como ventilação ou alimentação lateral) que você pode realizar ao longo do cano.
R: Os lances de um parafuso passam próximos à raiz do outro enquanto giram. Essa folga apertada raspa continuamente o material das superfícies metálicas, evitando a estagnação, degradação e acúmulo do polímero nas paredes do cilindro.
R: Eles permitem que os engenheiros personalizem o perfil do parafuso deslizando diferentes elementos de transporte, amassamento e mistura em um eixo estriado. Essa flexibilidade permite reconfigurar a máquina para diferentes polímeros ou tarefas de composição sem comprar uma rosca totalmente nova.
