Como funciona uma extrusora de parafuso único?

A extrusora de parafuso único opera como o carro-chefe da fabricação contínua de polímeros e plásticos, conduzindo a grande maioria dos processos de extrusão de base em todo o mundo. Embora o conceito básico de uma rosca rotativa dentro de um cilindro aquecido pareça simples, a má compreensão das realidades termodinâmicas do processo de fusão e da geometria da rosca leva a especificações de equipamentos abaixo do ideal, grave degradação do material e taxas de produção altamente ineficientes. Os operadores frequentemente calculam mal o equilíbrio entre o cisalhamento mecânico e o aquecimento externo, resultando em má qualidade do fundido e oscilações na matriz. Este guia de avaliação técnica detalha as operações mecânicas e térmicas precisas desses sistemas. Compreender esses princípios básicos de engenharia é um pré-requisito estrito para avaliar fornecedores com precisão, especificar projetos personalizados e mitigar riscos operacionais no chão de fábrica.

• Energia Mecânica versus Energia Térmica: A maior parte da fusão do polímero em uma extrusora de parafuso único é impulsionada por cisalhamento mecânico (fricção) gerado pelo parafuso rotativo, não apenas pelos aquecedores externos do cilindro.
• Geometria específica da zona: A eficiência da extrusão depende da calibração precisa das zonas de alimentação, transição e medição para corresponder à reologia específica do polímero.
• Design orientado para aplicações: Parafusos prontos para uso geralmente falham em aplicações especializadas; alcançar resultados de alto rendimento requer perfis de parafuso personalizados adaptados ao produto final.
• O Paradigma Moderno: Os projetos modernos de parafuso único estão evoluindo rapidamente em direção a operações de alta velocidade, alta eficiência e altamente especializadas, ampliando os limites físicos dos limites de produção tradicionais.
• Avaliação do fornecedor: A seleção de equipamentos exige a avaliação não apenas do gasto de capital inicial, mas também da capacidade do fornecedor em qualidade metalúrgica, engenharia personalizada e serviço de ciclo de vida.

A mecânica central: o princípio de funcionamento da extrusão de parafuso único

Os principais critérios de sucesso para qualquer processo de extrusão são alcançar um fundido completamente homogêneo a uma temperatura e pressão consistentes, sem degradar as cadeias poliméricas. O sistema deve converter continuamente pellets de resina sólida em um fluido viscoso uniforme e bombeá-lo através de uma matriz restritiva a uma taxa altamente estável. Variações na temperatura ou pressão de fusão se traduzem diretamente em imprecisões dimensionais, variações de calibre e defeitos físicos no produto extrudado final.

Para compreender com precisão a mecânica dos fluidos dentro do barril, os engenheiros utilizam um modelo mental fundamental conhecido como modelo cinemático “invertido”. Em vez de visualizar um parafuso girando dentro de um cilindro estacionário, você vira a moldura de observação e imagina o cilindro girando em torno de um parafuso completamente estacionário. Esta perspectiva cinemática simplifica drasticamente o cálculo das taxas de cisalhamento, arrasto do filme de polímero e perfis de velocidade no canal descendente. Ao visualizar o cilindro como o componente móvel, você pode ver claramente como o atrito entre o polímero sólido e a parede do cilindro arrasta fisicamente o material para frente no canal do parafuso. Este movimento relativo gera as intensas forças de cisalhamento necessárias para a dissipação viscosa, que atua como fonte primária de calor para a fusão do polímero.

A rosca de extrusão padrão é dividida em três zonas funcionais distintas, cada uma projetada para uma fase específica do processo contínuo.

Na zona de alimentação, a eficiência do transporte depende muito da manutenção de um alto coeficiente de atrito na parede do cilindro e de um baixo coeficiente de atrito na raiz do parafuso. Os operadores devem controlar rigorosamente a água de resfriamento da garganta de alimentação para evitar que a resina grude na raiz do parafuso, o que interrompe imediatamente o transporte direto.

A zona de transição dita a realidade termodinâmica da fusão. À medida que o diâmetro da raiz aumenta gradualmente, comprime o material. Uma “cama sólida” de pellets não derretidos se forma contra o voo de fuga, enquanto uma “poça de derretimento” se acumula no voo da frente. O polímero derrete principalmente na superfície do barril, é raspado pelo avanço do vôo e se acumula na crescente poça de fusão. Um modo de falha crítico aqui é o rompimento do leito sólido. Se o leito sólido fraturar prematuramente, pedaços não fundidos avançam para a zona de medição, levando à saída não fundida e violentas flutuações de pressão na cabeça da matriz.

Um equívoco generalizado no chão de fábrica é que as faixas externas do aquecedor fornecem a maior parte da energia necessária para derreter o plástico. Na realidade, o torque do motor de acionamento é convertido diretamente em energia térmica através da dissipação viscosa dentro do polímero fundido. O atrito de cisalhamento mecânico gerado pelo parafuso rotativo contra o polímero altamente viscoso fornece até 80% da energia de fusão durante operações em estado estacionário. Os aquecedores externos levam a máquina principalmente à temperatura operacional durante a inicialização e mantêm o ponto de ajuste contra a perda de calor ambiente.

Principais componentes e arquitetura do sistema

A decomposição da arquitetura física da máquina estabelece dimensões de avaliação claras e objetivas para compras e manutenção industrial pesada.

As extrusoras requerem transmissão de energia massiva de alto torque e baixa velocidade. O motor de acionamento e a caixa de engrenagens devem fornecer força rotacional consistente para superar a imensa resistência do polímero viscoso fundido. O conjunto do rolamento axial é sem dúvida o componente mecânico mais crítico em todo o trem de força. Ele deve absorver a enorme força axial para trás gerada ao empurrar o fundido de alta viscosidade para frente através de uma matriz altamente restritiva. Se você calcular a pressão da cabeça multiplicada pela área da seção transversal do parafuso, o impulso para trás resultante será enorme. Um rolamento axial com defeito leva à destruição imediata e catastrófica da caixa de engrenagens.

Os requisitos metalúrgicos para parafusos e cilindros são excepcionalmente rigorosos. Eles devem resistir ao desgaste abrasivo extremo de polímeros preenchidos, altas pressões internas e liberação de gases corrosivos de materiais como PVC ou fluoropolímeros. Revestimentos de barril bimetálicos, nitretação profunda e revestimentos de liga especializados são tratamentos padrão para resistência ao desgaste e à corrosão.

1. Avaliar a profundidade e a dureza da camada nitretada. A nitretação a gás padrão deve atingir uma profundidade de pelo menos 0,5 mm a 0,8 mm com uma dureza superficial superior a 900 HV.
2. Inspecione as técnicas de voo difíceis. Aplicações de alto desgaste requerem revestimentos soldados como Colmonoy 56 ou Stellite nos raios de voo para evitar perda prematura de diâmetro.
3. Verifique as tolerâncias de retilinidade e concentricidade. Um parafuso empenado irá esfregar contra o cano, causando escoriações imediatas e desgaste catastrófico de metal com metal.
4. Avalie o processo de fundição do barril bimetálico. A fundição centrífuga deve garantir uma camada de desgaste uniforme e livre de porosidade que adere perfeitamente ao aço de suporte.

Ao avaliar um único fornecedor de parafusos e cilindros , avalie suas tolerâncias de usinagem e processos de endurecimento do material. Espaços estreitos entre a hélice da rosca e a parede do cilindro são essenciais para evitar vazamento de fluxo sobre as hélices, o que reduz drasticamente a eficiência do bombeamento e aumenta o tempo de permanência, levando à degradação do material.

A extrusora deve interagir perfeitamente com geometrias específicas da matriz para ditar o formato do produto final. Seja usando matrizes planas para fundição de chapas ou matrizes anulares para tubos e filmes soprados, o projeto da cabeça de roscar deve manter a uniformidade de pressão e temperatura estabelecida pela zona de medição. A má integração downstream causa desequilíbrios de fluxo, levando a produtos deformados, estressados ​​ou fora de especificação.

Configurações e personalização específicas do aplicativo

Diferentes setores de produção exigem designs de parafusos altamente específicos para alcançar os resultados de produção desejados. Geometrias de uso geral prontas para uso raramente oferecem desempenho ideal em diversas famílias de polímeros.

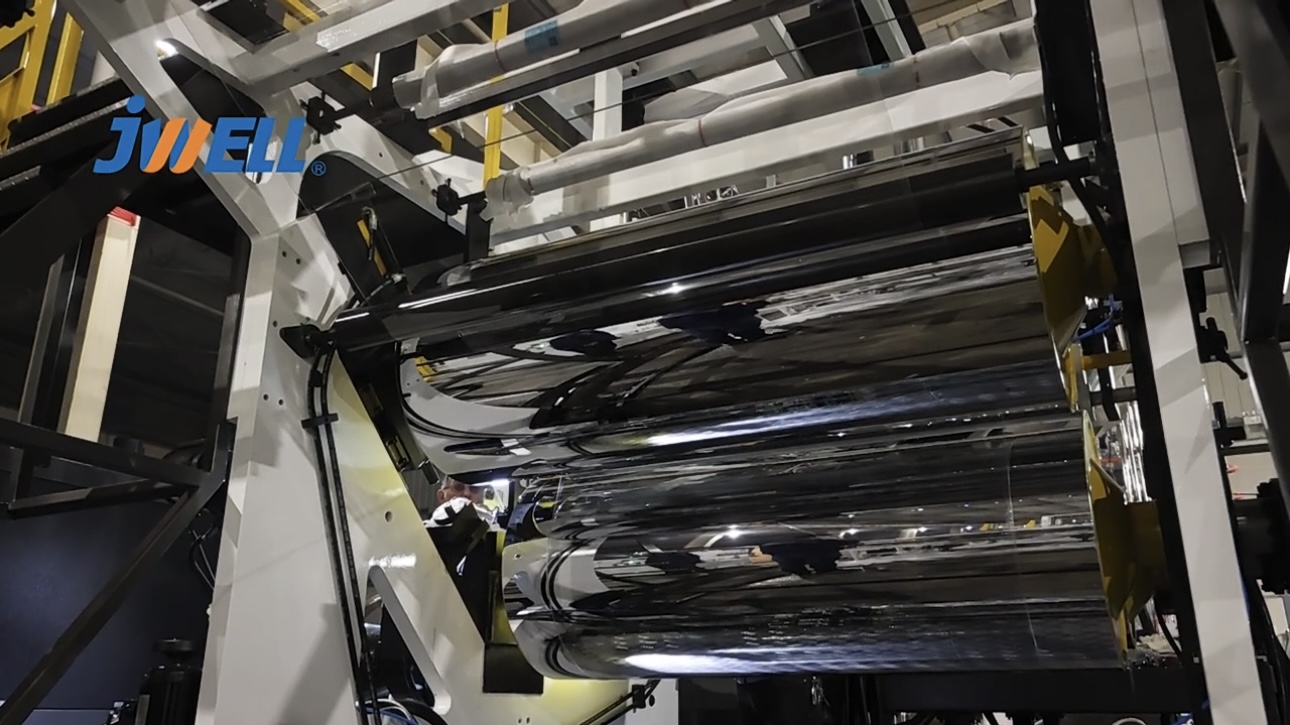

A produção de teias planas exige extrema uniformidade de fusão. Um parafuso de extrusão de folhas e filmes concentra-se fortemente na prevenção de variações de calibre e defeitos ópticos, como géis, não fundidos ou linhas de fluxo. Estes parafusos integram frequentemente barreiras na zona de transição. Uma barreira separa fisicamente o leito sólido da poça de fusão, evitando absolutamente a ruptura do leito sólido e garantindo apenas avanços de polímero totalmente fundidos. Além disso, misturadores Maddock, abacaxi ou de cisalhamento espiral são incorporados no final da zona de dosagem para maior homogeneização térmica e distributiva logo antes do fundido entrar na matriz plana.

A aplicação de camadas isolantes e protetoras em fios e cabos elétricos em altas velocidades de linha apresenta realidades operacionais únicas. O processo requer a integração de matrizes cruzadas e exige extrema estabilidade de alta pressão para garantir uma espessura de revestimento uniforme e livre de defeitos ao redor do condutor de cobre ou alumínio de movimento rápido. Mesmo pequenas oscilações nesta aplicação causam imediatamente pontos descobertos, diâmetros superdimensionados ou falhas no teste de faísca.

Abordagens de tamanho único comprometem gravemente a produção e a qualidade. Um design de parafuso de extrusão personalizado otimiza a relação comprimento-diâmetro (L/D) e a taxa de compressão com base no índice de fluxo de fusão (MFI), densidade aparente, sensibilidade ao cisalhamento e estabilidade térmica da resina específica.

Extrusoras de parafuso único versus extrusoras de parafuso duplo: uma avaliação comparativa

A escolha entre tecnologias de parafuso único e duplo requer uma estrutura clara e imparcial baseada em compensações operacionais, complexidade mecânica e valor geral da produção.

As extrusoras de rosca dupla oferecem mistura dispersiva e distributiva superior. Seus parafusos entrelaçados são absolutamente essenciais para a composição de materiais fortemente preenchidos, ligas de polímeros distintos e incorporação de altas cargas de corantes ou aditivos. No entanto, as extrusoras de parafuso único são geralmente muito mais eficientes e estáveis ​​na construção de pressões altas e consistentes. Isto os torna a escolha preferida para operações de conformação de perfis onde a resistência da matriz é significativa.

Parafusos simples apresentam custos de capital e manutenção significativamente mais baixos. Os parafusos duplos envolvem caixas de engrenagens altamente complexas para acionar dois eixos próximos, taxas de desgaste mais altas devido às forças entrelaçadas e enormes custos de substituição para elementos de parafuso modulares e cilindros segmentados.

As máquinas modernas de parafuso único estão se desenvolvendo rapidamente em direção a velocidades de parafuso mais altas e projetos de barreiras especializados. Esses avanços diminuem a lacuna de desempenho com extrusoras de rosca dupla para aplicações específicas, oferecendo melhores taxas de mistura e produção sem a sobrecarga adicional de manutenção dos sistemas de rosca dupla.

1. Especifique um único parafuso para processar materiais virgens ou pré-compostos onde a estabilidade de pressão é o requisito principal.
2. Especifique um único parafuso para operações de extrusão de perfil padrão, fabricação de tubos e filme soprado.
3. Especifique um único parafuso para revestimento de fios e cabos onde altas velocidades de linha exigem fornecimento de fusão consistente e sem surtos.
4. Especifique um único parafuso para aplicações de fundição de chapas utilizando poliolefinas padrão ou PET.

Avaliando fornecedores e mitigando riscos de implementação

A má seleção de fornecedores acarreta enormes riscos de implementação, incluindo desgaste prematuro do equipamento, produção inconsistente e tempo de inatividade prolongado e dispendioso.

Um qualificado de extrusora de parafuso único fabricante deve demonstrar engenharia interna robusta e capacidades de modelagem reológica. Eles devem fornecer dados transparentes de origem metalúrgica para seus barris e parafusos, comprovando a origem e o tratamento do aço. Além disso, testes de desempenho verificáveis, como rigorosos testes de aceitação de fábrica (FAT) usando suas resinas de produção específicas, não são negociáveis ​​antes de autorizar a entrega do equipamento.

O desgaste do parafuso e do cilindro é inevitável devido à abrasão e corrosão contínuas. A parceria com um fornecedor que fornece serviços abrangentes para máquinas extrusoras de plástico é crucial para a lucratividade a longo prazo. Isso inclui estabelecer cronogramas de manutenção preditiva, garantir a rápida disponibilidade de peças de reposição e oferecer serviços profissionais de reconstrução ou recobrimento de parafusos para prolongar a vida útil de seu equipamento principal.

Conclusão

1. Audite imediatamente suas linhas de extrusão atuais em busca de sinais de aumento de pressão, não derretimento ou carga excessiva do motor, documentando os parâmetros operacionais exatos durante esses eventos.
2. Compile uma lista abrangente de suas formulações de materiais específicos, incluindo densidade aparente, índice de fluidez e porcentagens de moagem, para servir como base para qualquer atualização de equipamento.
3. Retire os parafusos existentes durante a próxima janela de manutenção e meça os diâmetros externos das hélices com micrômetros para calcular as taxas exatas de desgaste e a vida útil restante.
4. Consulte um fabricante especializado para executar uma simulação reológica personalizada com base em seus materiais documentados para determinar se um voo de barreira ou um misturador especializado aumentará seu rendimento.

Perguntas frequentes

P: Qual é a relação L/D padrão para uma extrusora de parafuso único?

R: Uma relação comprimento-diâmetro (L/D) padrão normalmente varia de 24:1 a 30:1. Aplicações específicas determinam a proporção exata. Razões mais curtas, como 20:1, são usadas para materiais sensíveis ao cisalhamento, como o PVC, para minimizar o tempo de residência. Proporções mais longas de 33:1 ou mais são necessárias para processamento de poliolefinas de alto rendimento e aplicações que necessitam de ampla capacidade de mistura e fusão.

P: Como uma extrusora de parafuso único gera calor?

R: O calor é gerado por meio de um equilíbrio entre atrito de cisalhamento mecânico e aquecedores de barril externos. O parafuso giratório cria intenso atrito dentro do polímero viscoso, convertendo o torque do motor de acionamento diretamente em energia térmica por meio de dissipação viscosa. Os aquecedores externos fornecem principalmente calor inicial e mantêm o perfil de temperatura contra perdas ambientais.

P: Uma extrusora de parafuso único pode ser usada para composição?

R: Possui severas limitações na composição em comparação com roscas duplas, pois não possui a mistura dispersiva intensiva necessária para altas cargas de aditivos ou quebra de aglomerados. No entanto, a incorporação de seções de mixagem especializadas, como Maddock ou misturadores em espiral, atua como uma mitigação parcial para tarefas muito leves de composição ou mistura de cores.

P: O que é "ruptura de cama sólida" e como isso afeta a qualidade do produto?

A: A ruptura do leito sólido ocorre quando o leito de polímero não fundido na zona de transição fratura prematuramente antes de derreter completamente. Isso permite que pedaços sólidos não fundidos entrem na zona de medição e passem pela matriz, resultando em graves defeitos superficiais, géis e violentos surtos de pressão.

P: O que causa oscilação em uma extrusora de parafuso único?

R: O surto normalmente é causado por falhas técnicas, como alimentação inconsistente da tremonha, perfis de temperatura inadequados que causam pontes na garganta de alimentação, ruptura do leito sólido na zona de transição ou uma incompatibilidade fundamental entre a geometria do parafuso e a reologia específica da resina.

P: Com que frequência um parafuso de extrusão e um cilindro devem ser substituídos?

R: Os prazos de substituição variam drasticamente com base nos materiais de processamento. O processamento de polímeros com enchimento de vidro altamente abrasivos pode exigir substituição a cada 1 a 2 anos. O processamento de poliolefinas virgens e limpas pode permitir que os componentes durem de 5 a 10 anos. Práticas rotineiras de medição de desgaste por micrômetro são essenciais para determinar cronogramas exatos de substituição.

P: Qual é a taxa de compressão na extrusão?

R: A taxa de compressão é a razão entre a profundidade de voo na zona de alimentação e a profundidade de voo na zona de medição. Ele determina exatamente o quanto o polímero é comprimido à medida que derrete, o que é fundamental para expulsar o ar preso e garantir a transferência uniforme de calor para a poça de fusão.
