Principais fatores que afetam o desempenho dos rolos de aquecimento eletromagnético: dos materiais ao projeto de controle

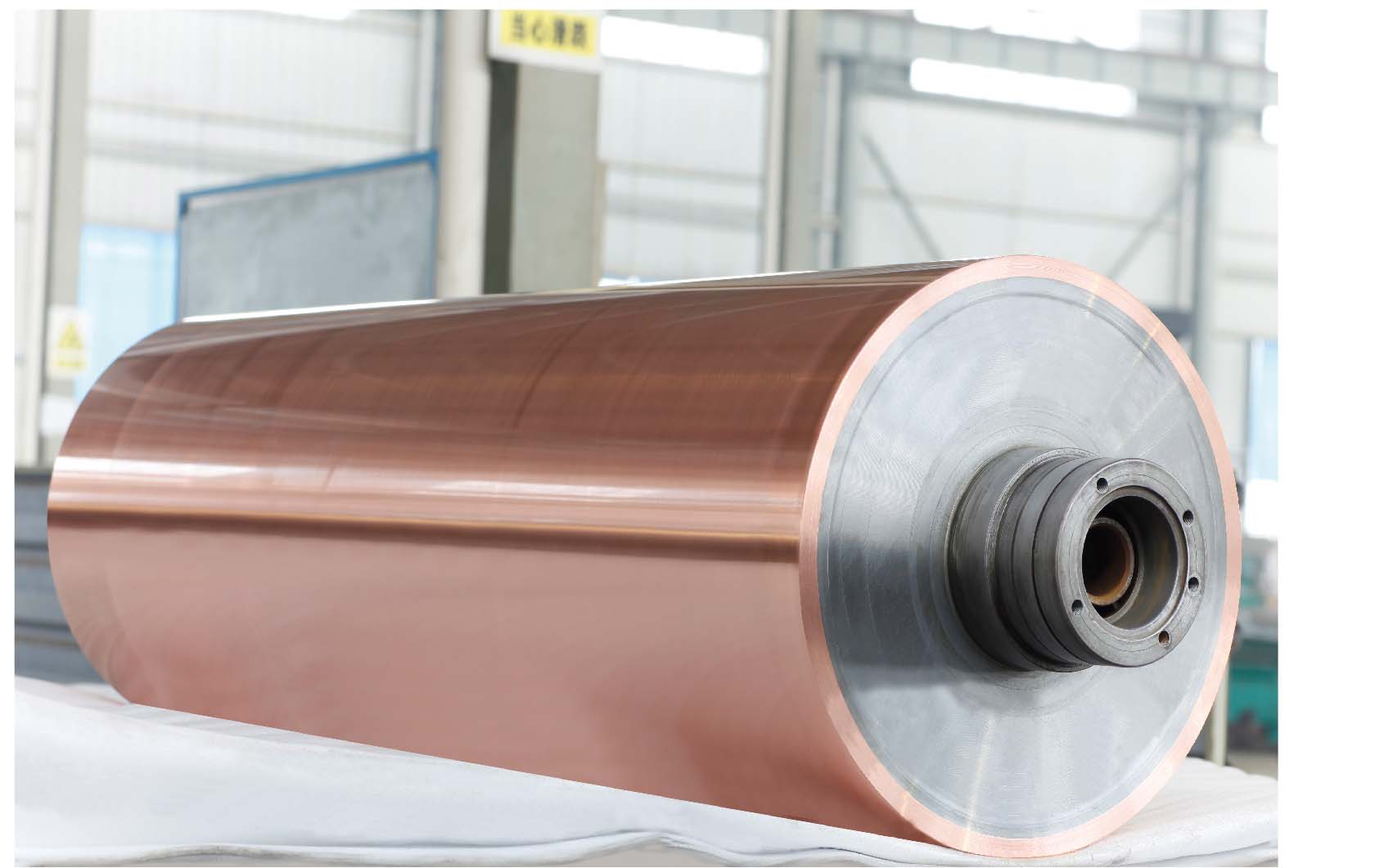

I. Rolo de aquecimento eletromagnético

O rolo de aquecimento eletromagnético utiliza o princípio da indução eletromagnética para gerar autoaquecimento na carcaça do rolo, eliminando a necessidade de óleo térmico. Sua eficiência térmica excede 90%, economizando 30% a 50% de energia em comparação com o aquecimento por resistência. Equipado com controle de temperatura independente de múltiplas zonas, a diferença de temperatura da superfície do rolo pode ser controlada dentro de ± 1°C, e os modelos de última geração atingem ± 0,2°C. Os rolos de aquecimento eletromagnético da Suzhou Jwellmech apresentam rápido aumento de temperatura, sem risco de vazamento e capacidade de resfriamento rápido. Eles são amplamente utilizados em processos de prensagem térmica contínua, como calandragem de plástico, ligação térmica de não-tecidos, secagem de papel e laminação de filme, servindo como componentes-chave para uma produção limpa e de alta precisão.

II. Principais fatores que afetam o desempenho dos rolos de aquecimento eletromagnético e medidas de melhoria

1. Material do rolo e design da bobina – a base do desempenho

O rolo não deve ser feito de materiais de alta condutividade, como cobre puro ou alumínio puro, pois estes causam fortes efeitos de blindagem magnética, concentrando o fluxo magnético no lado da bobina e levando ao superaquecimento ou até mesmo à queima, ao mesmo tempo que reduz significativamente a eficiência de aquecimento por correntes parasitas. Em vez disso, materiais com condutividade moderada e baixo magnetismo residual, como aço grau 50, devem ser selecionados para equilibrar a eficiência de aquecimento e o controle de perda por histerese. Para o tratamento térmico, é adotada uma combinação de têmpera e revenido geral, além de endurecimento superficial: a dureza do núcleo é controlada em HRC 28–32 para garantir tenacidade, enquanto a dureza superficial é elevada para HRC 50–58 para aumentar a resistência ao desgaste e à fadiga térmica. As bobinas eletromagnéticas da Suzhou Jwellmech usam ligas de cobre resistentes a altas temperaturas com isolamento de alta qualidade, como poliimida ou fio enrolado em fibra de vidro, para evitar curtos-circuitos entre espiras devido ao envelhecimento do isolamento em altas temperaturas. O isolamento térmico interno emprega uma estrutura composta multicamadas de feltro de aerogel e fibra cerâmica, minimizando a transferência de calor e mantendo a resistência, de modo que o aumento da temperatura do rolamento seja mantido sob controle. A superfície do rolo é revestida de acordo com os requisitos do processo – com cromagem dura, revestimento cerâmico termicamente condutor ou revestimento antiaderente de Teflon – para proteger o rolo, melhorar a transferência de calor e fornecer propriedades antiaderentes, mantendo a integridade da superfície em temperaturas operacionais acima de 400°C.

2. Correspondência de parâmetros eletromagnéticos – Determinação direta da eficiência de aquecimento e distribuição de temperatura

A frequência atual deve ser otimizada com base na espessura da parede do rolo. Para rolos de aço com espessura de parede de 10 a 20 mm, uma frequência média de 5 a 20 kHz é mais adequada, garantindo profundidade de aquecimento suficiente e ao mesmo tempo alcançando taxas de aceleração rápidas, suportando assim o rápido aumento da temperatura da temperatura ambiente até 200°C em apenas 25 minutos. A intensidade da corrente é regulada com precisão por uma fonte de alimentação ajustável e um sistema de controle de malha fechada, evitando choques térmicos decorrentes de mudanças bruscas de potência e, ao mesmo tempo, atendendo às necessidades diferenciadas de aquecimento e retenção em diversas etapas do processo. A folga entre a bobina e a parede interna do rolo deve ser controlada em 2–5 mm, garantindo a eficiência do acoplamento e permitindo ao mesmo tempo a folga de expansão térmica para evitar arcos de contato. A bobina é segmentada ou enrolada em múltiplas camadas, e a distribuição de voltas é otimizada por meio de simulação para eliminar a não uniformidade do campo magnético axial – um pré-requisito fundamental para alcançar uma precisão de controle de temperatura de ±0,5°C.

3. Processo Estrutural e de Fabricação – Determinação da Confiabilidade Mecânica e Uniformidade Térmica

O corpo do rolo consiste em múltiplas camadas: eixo central, camada de isolamento térmico, camada de aquecimento, camada de radiação, camada de preservação de calor e camada de reflexão. É adotado um design modular com espaços de expansão adequados. Após a montagem, o balanceamento dinâmico a quente é realizado para evitar tensões adicionais decorrentes da expansão térmica desigual. A uniformidade da espessura da parede é fundamental para a consistência da temperatura: são usados ​​tubos de aço sem costura de precisão ou peças brutas processadas por mandrilamento, controlando a tolerância da espessura da parede em ±0,1 mm. O desvio da superfície do rolo é mantido ≤0,005 mm e a coaxialidade ≤0,01 mm. Após a usinagem de precisão CNC e o balanceamento dinâmico de alta velocidade, é garantida uma vibração muito baixa durante a rotação de alta velocidade, juntamente com revestimentos uniformes e estabilidade de rolamento a longo prazo – concretizando plenamente os benefícios ambientais do controle totalmente elétrico e da operação isenta de óleo.

4. Parâmetros Operacionais e Condições Ambientais – Também Críticos

A potência de aquecimento é ajustada com precisão por uma fonte de alimentação com funções de arranque suave e controlo de potência constante, permitindo uma resposta rápida às configurações de temperatura. A velocidade linear da superfície do rolo deve ser combinada e interligada com a potência de aquecimento, usando um motor de acionamento de frequência variável. A velocidade linear excessiva leva à absorção insuficiente de calor pelo material, enquanto a velocidade muito baixa pode causar superaquecimento. A correspondência adequada não só garante a qualidade do produto, mas também proporciona economia de energia – razão pela qual os rolos de aquecimento eletromagnético economizam cerca de 60% de energia em comparação com os rolos de óleo térmico. A temperatura ambiente e a umidade afetam a precisão dos componentes eletrônicos no gabinete de controle; portanto, são necessários ar condicionado ou desumidificadores para manter a temperatura e a umidade constantes. Além disso, cortinas de ar ou proteções térmicas são instaladas em ambas as extremidades do rolo para reduzir a perturbação do fluxo de ar ambiente na temperatura da superfície do rolo, garantindo um controle estável da temperatura.

5. Estratégia de gerenciamento e controle térmico – A garantia final para controle de temperatura de alta precisão

É adotado um esquema de controle de temperatura independente de múltiplas zonas, com cada zona de aquecimento equipada com seu próprio sensor e módulo de regulação de energia. Os sensores são colocados próximos à parede interna do rolo para minimizar o atraso na medição. Combinado com PID de autoajuste ou algoritmos de controle difuso e amostragem de alta velocidade, a diferença de temperatura da superfície do rolo pode ser controlada dentro de ±0,5°C e até ±0,2°C em aplicações de ponta. O sistema de refrigeração utiliza uma estrutura de refrigeração interna – ar comprimido ou água de refrigeração circulante é alimentada através do eixo central, com válvulas de controle proporcionais para obter uma alternância suave entre aquecimento e resfriamento, reduzindo bastante o tempo de espera e evitando estresse térmico excessivo. A camada de isolamento utiliza um design de ruptura térmica com materiais com condutividade térmica inferior a 0,05 W/(m·K). O resfriamento por ar forçado com dissipadores de calor nas extremidades do eixo garante uma operação estável do rolamento a longo prazo. Essas medidas de melhoria melhoram coletivamente a eficiência do aquecimento, a uniformidade da temperatura e a vida útil, atendendo plenamente aos exigentes requisitos de alta temperatura, alta precisão e desempenho ambiental limpo em processos avançados, desde a calandragem de borracha/plástico até a síntese de fibras químicas.

Resumo

O rolo de aquecimento eletromagnético utiliza indução eletromagnética para atingir o autoaquecimento do rolo, oferecendo alta eficiência térmica e diferença controlável de temperatura da superfície do rolo dentro de ±0,5°C. Através da otimização sinérgica da seleção de materiais, correspondência de parâmetros eletromagnéticos, processos de fabricação e estratégias de controle de temperatura, suzhou Jwellmech （ https://www.jwellmech.com/,+86 15806221827） melhora abrangentemente o desempenho do rolo: o aço de grau 50 combinado com aquecimento de média frequência permite um rápido aumento de temperatura, enquanto o controle de temperatura independente de várias zonas e a estrutura de resfriamento interno garantem alta precisão e longa vida útil.
