Uma introdução de placas de drenagem e rolos de extrusão de formação especial
Placas de drenagem e rolos de extrusão formadores de superfícies moldadas são equipamentos críticos em linhas de produção de extrusão de plástico, usados principalmente para a produção contínua de folhas plásticas com estruturas tridimensionais específicas. Através de superfícies convexas-côncavas usinadas com precisão, os tarugos de plástico fundido são laminados e formados para criar estruturas complexas em uma única passagem – como as saliências cônicas das placas de drenagem ou as grades hexagonais dos painéis alveolares – permitindo uma produção contínua e de alta eficiência, desde a matéria-prima até o produto acabado.
Esses rolos da Anhui Jwell são normalmente projetados em pares, com um rolo elevado e um rolo ranhurado engrenando com precisão para formar a cavidade de formação. Sua tecnologia principal se reflete em três aspectos principais: primeiro, processamento de superfície de alta precisão, utilizando equipamento CNC para gravação de precisão para garantir dimensões consistentes e contornos claros; segundo, o controle do processo de formação, que considera totalmente as características de expansão e contração térmica dos plásticos, juntamente com os requisitos de ventilação para evitar a adesão do produto ou a formação de bolhas; terceiro, otimização do sistema de resfriamento, com canais de circulação de água dentro do rolo para permitir o resfriamento e a modelagem oportuna do produto formado, aumentando assim a estabilidade dimensional.

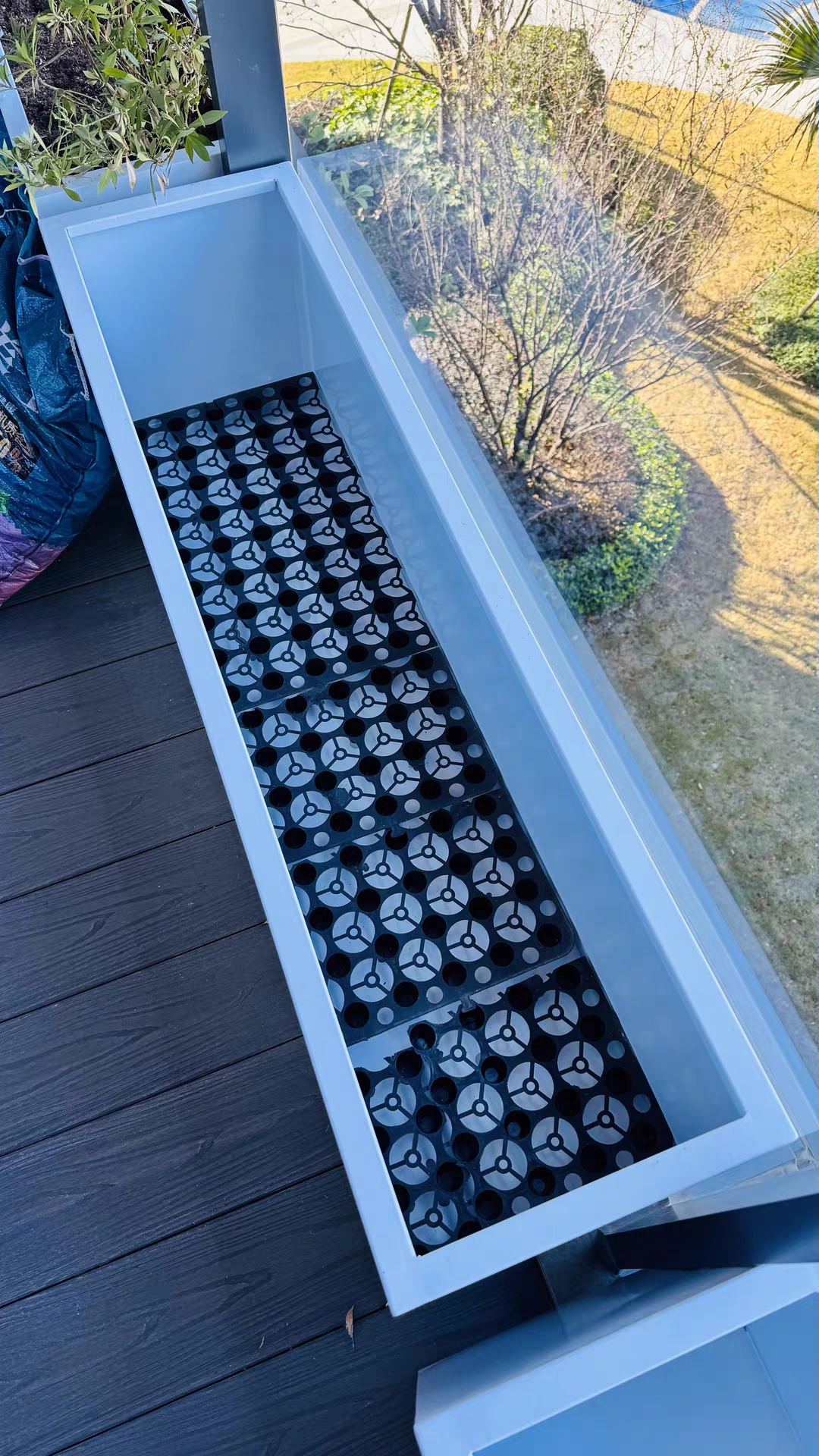

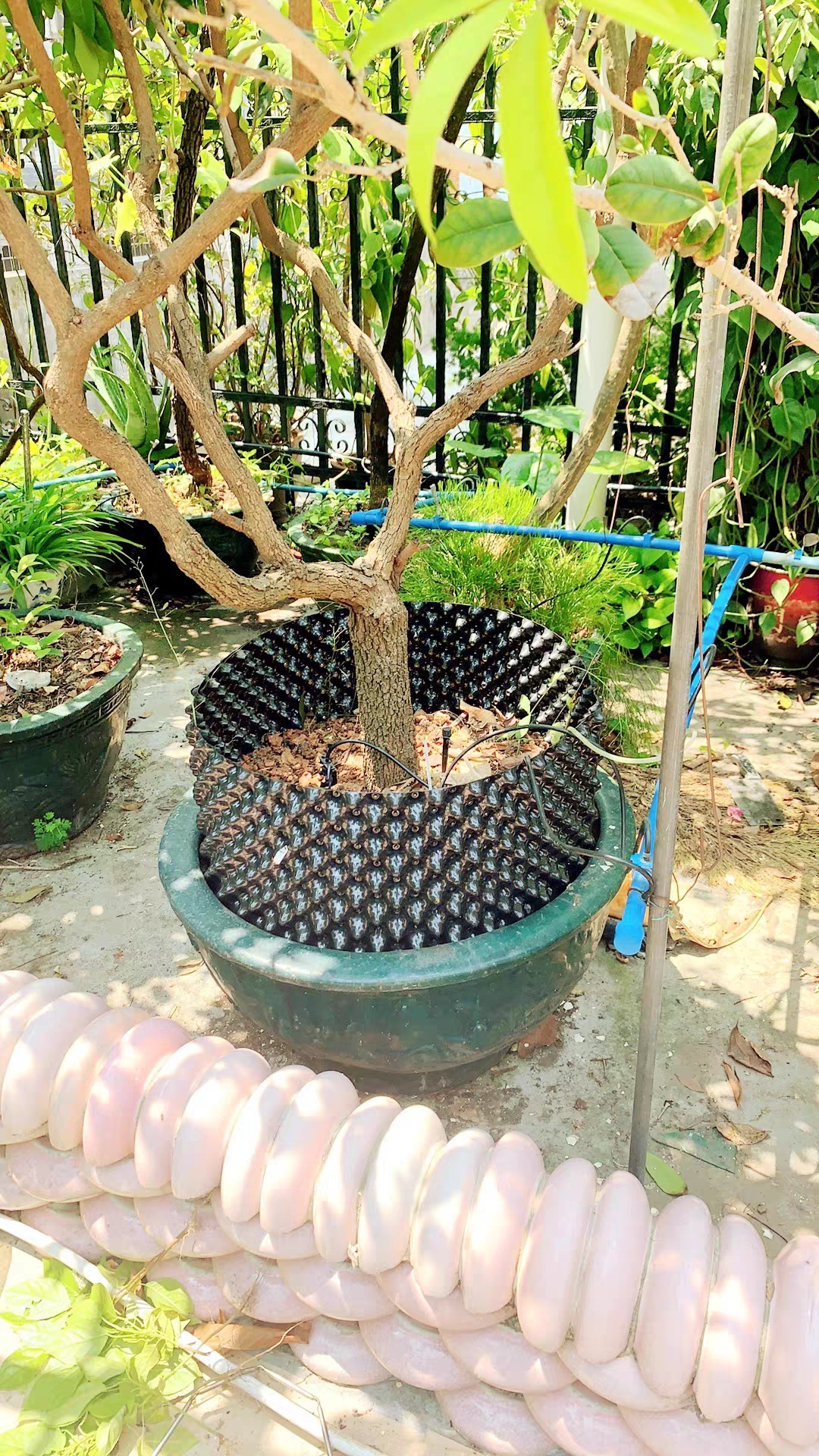

Esses rolos têm uma ampla gama de aplicações, incluindo principalmente placas de drenagem (usadas em engenharia subterrânea, paisagismo de telhados e impermeabilização e drenagem de túneis, com suas saliências cônicas formando canais de água), painéis em favo de mel (apresentando uma estrutura de grade hexagonal que combina propriedades leves e de alta resistência), folhas de retenção de água e folhas de impermeabilização (usadas em projetos de impermeabilização de edifícios) e filme bolha (usado como material de amortecimento em embalagens).
Dois A precisão da qualidade das placas de drenagem e dos rolos de extrusão formadores de superfície determina o limite superior da qualidade da folha.
A precisão de usinagem da placa de drenagem e dos rolos de extrusão formadores de superfície com formato especial define o limite superior da qualidade final da folha. Este efeito determinante perpassa todos os principais indicadores de desempenho do produto – desde a consistência dimensional até a resistência estrutural, e desde a qualidade da superfície até a eficiência da produção – todos os quais estão direta e intimamente relacionados à precisão dos rolos.
1 Precisão Dimensional: Controle Preciso dos Principais Recursos do Chefe
A funcionalidade das placas de drenagem depende dos pinos salientes ou estruturas de grade em sua superfície, cuja altura, forma e densidade de disposição determinam diretamente a capacidade de condução de água e a resistência à compressão. Em termos de altura, mesmo pequenos desvios na usinagem das partículas salientes do rolo resultarão em alturas inconsistentes dos pinos nas chapas produzidas. Os pinos muito curtos não conseguem formar canais de água eficazes, enquanto os que são muito altos podem deformar-se sob pressão durante o empilhamento ou a construção. Os rolos de alta precisão podem controlar a tolerância de altura dos pinos dentro de uma faixa extremamente pequena, garantindo que cada pino forneça suporte estável e drenagem confiável. Em relação ao formato, a clareza do contorno do pino e a nitidez de suas bordas dependem da precisão de usinagem da cavidade do rolo. Se a cavidade apresentar rebarbas ou arredondamento excessivo, os pinos moldados ficarão embaçados, levando a uma área de fluxo reduzida e ao aumento da resistência ao fluido, prejudicando assim a eficiência da drenagem.
2 Integridade da Formação: Garantindo a Desmoldagem e a Resistência Estrutural
A dificuldade em formar superfícies com formatos especiais reside no fato de o plástico fundido poder preencher completamente as cavidades finas do rolo. O acabamento superficial da cavidade é extremamente crítico; uma superfície da cavidade polida com acabamento espelhado com alta precisão garante um fluxo suave e preenchimento completo do fundido. Se a superfície for rugosa, o fluxo de fusão será obstruído e a base das saliências estará sujeita a preenchimento insuficiente, resultando em defeitos de “disparo curto” que reduzem a resistência à compressão. Além disso, a suavidade da desmoldagem não pode ser negligenciada. Rolos com precisão insuficiente podem ter problemas como design de ângulo de inclinação irracional ou cortes microscópicos na superfície, fazendo com que as saliências formadas grudem e se tornem difíceis de liberar. Em casos leves, isso leva à deformação do produto durante o estiramento e, em casos graves, pode exigir paralisações da linha de produção para limpeza. Os rolos usinados com precisão Anhui Jwell combinados com um ângulo de inclinação adequado permitem que o produto seja liberado naturalmente, mantendo sua integridade estrutural.
3 Qualidade da Superfície: Afeta a Aparência e Funções Adicionais
Para placas de drenagem transparentes ou de cor clara e placas decorativas com formatos especiais, a qualidade da superfície é um indicador de qualidade crucial. A rugosidade da superfície dos rolos da Anhui Jwell impacta diretamente a superfície da chapa. As chapas produzidas por rolos de alto acabamento são lisas e planas, proporcionando melhor aderência para posteriores processos de laminação ou revestimento; superfícies ásperas dos rolos, entretanto, podem resultar em texturas de casca de laranja ou marcas de arrasto na folha, afetando a aparência e tornando-a propensa ao acúmulo de poeira. Simultaneamente, a uniformidade da temperatura também é vital. Rolos de alta precisão, combinados com um design de canal de fluxo interno de precisão, garantem temperatura uniforme em toda a superfície do rolo, evitando defeitos como pontos brilhantes, áreas escuras ou diferenças locais de cristalinidade na folha, garantindo assim a uniformidade do produto.
4 Precisão de ajuste: Garanta a espessura e simetria da placa
Para placas de drenagem, especialmente chapas perfiladas de dupla face, é essencial o alinhamento preciso dos rolos superiores e inferiores durante a conformação. A precisão do engrenamento dos rolos macho e fêmea é extremamente importante. Se as velocidades periféricas dos rolos superiores e inferiores não estiverem sincronizadas ou a folga da malha for irregular, isso pode resultar em áreas localizadas da chapa muito finas (representando risco de ruptura) ou muito espessas (causando desperdício de material). Um sistema de acionamento síncrono de engrenagens usinadas com precisão garante o alinhamento preciso dos rolos superiores e inferiores, controlando a tolerância da espessura da chapa dentro de uma faixa extremamente pequena. Mesmo pequenos desvios no paralelismo axial das extremidades dos rolos se manifestarão como uma distribuição desigual da espessura ao longo da largura da chapa. Os rolos de alta precisão da Anhui Jwell , com seu paralelismo excepcional, garantem qualidade estável em toda a largura da chapa.
5 Longevidade e Estabilidade: Mantendo a Qualidade da Produção a Longo Prazo
A precisão da usinagem não afeta apenas o desempenho de um rolo novo, mas também determina sua capacidade de manter a qualidade durante o uso a longo prazo. Em termos de resistência ao desgaste, os rolos submetidos a tratamento térmico de precisão e endurecimento superficial apresentam dureza e resistência ao desgaste uniformemente distribuídas. Se a precisão de usinagem insuficiente levar a inconsistências localizadas de dureza, as áreas mais macias se desgastarão primeiro, fazendo com que o formato das saliências mude e resultando em um declínio gradual na qualidade em diferentes lotes de produção usando o mesmo rolo. Em relação à precisão do balanceamento dinâmico, os rolos com baixo equilíbrio dinâmico vibrarão durante a operação em alta velocidade, afetando a precisão da conformação e acelerando o desgaste do rolamento. A correção de balanceamento dinâmico de alta precisão garante que o rolo permaneça estável durante a produção em alta velocidade, proporcionando qualidade consistente ao longo do tempo.
Em resumo, a placa de drenagem e os rolos de extrusão formadores de superfície com formato especial da Anhui Jwell são equipamentos essenciais nas linhas de produção de extrusão. Através da malha precisa de um design emparelhado que consiste em um rolo elevado e um rolo ranhurado, eles realizam a conformação de rolos em uma única etapa para criar estruturas de formato especial, como saliências cônicas e grades hexagonais. Sua tecnologia principal abrange usinagem de superfície de alta precisão, controle de processo de conformação e otimização do sistema de resfriamento. Eles são amplamente utilizados em áreas como placas de drenagem, painéis alveolares, folhas impermeáveis e filmes bolha. A precisão de usinagem dos rolos determina o limite superior de qualidade da chapa a partir de cinco dimensões: a precisão dimensional controla a tolerância de altura das saliências dentro de uma faixa extremamente pequena; a integridade da formação, obtida por meio do polimento espelhado, garante resistência estrutural; a qualidade da superfície mantém uma baixa diferença de temperatura em toda a superfície do rolo; a precisão do acoplamento garante estabilidade da espessura; e a longevidade e a resistência ao desgaste fornecem uma garantia confiável para a produção contínua.
